تفاصيل المنتج:
|
نوع الموصل: | MPO / MTP -LC | مواد: | لسزه |
---|---|---|---|
نوع الوضع: | multi أسلوب | لب نوع: | 12 الأساسية |
كبل لون: | أرجواني | الطول: | يمكن تخصيص |
شهادة: | CE ، ISO ، بنفايات | موعد التسليم: | 2-7 أيام عمل بعد تلقي الودائع |
إنتاج قدرة: | 500 pcs/يوم | دفع عبارة: | T / T ، إيداع 30 ٪ مقدما |
منتوج إسم: | 12 الألياف LC MTP / MPO OM4 50/125 الحبل الألياف البصرية التصحيح المتعدد | ||
تسليط الضوء: | كابل الألياف MPO,MPO كابل MPO |

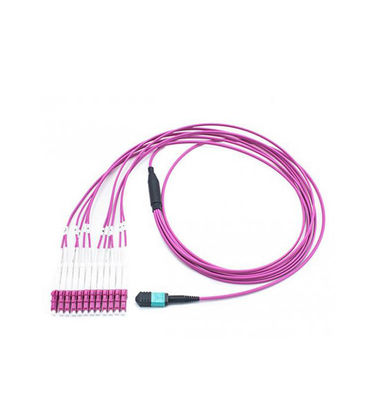

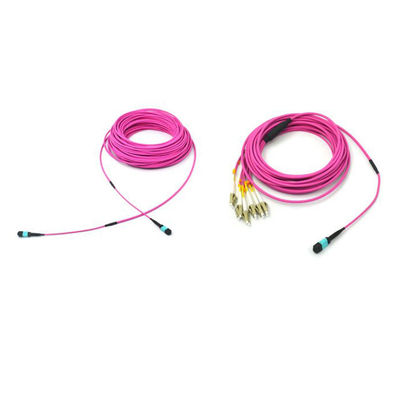

12 الألياف LC MTP / MPO OM4 50/125 أرجواني الحبل المتعدد الألياف البصرية التصحيح
يتم إنهاء MPO Fiber Patch Cord مع موصل MPO على كلا الطرفين. جميع موصلات MPO الخاصة بـ OMC من تايوان واليابان والولايات المتحدة الأمريكية وما إلى ذلك. يُعد سلك تصحيح MPO نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.
1 ، تطبيق مركز البيانات مع بيئة درجة عالية الكثافة
2 ، والألياف البصرية إلى المبنى
3 ، وتطبيق الموصل الداخلي في معدات الألياف.
منتجات MPO القياسية:
يلتقي IEC قياسي IEC-61754-7؛ JIS C5982 ؛ TIA-604-5 (FOCIS5)؛ Telcordia GR-1435-CORE متوافقة
الكابلات الهيكلية لكل TIA-568-C
البصريات المتوازية
منتدى الإنترنت البصري (OIF) متوافق
InfiniBand المتوافقة
بتقنية InfiniBand
- 10G الألياف القناة المتوافقة
- 40G و 100G IEEE 802.3
- QSFP
ملاحظة: الحد الأقصى لعرض النطاق الترددي للألياف متعددة الوسائط المختلفة
OM1 - 62.5 أم كور - 10 جيجابايت يصل إلى 33 متر ، جيجابت يصل إلى 300 متر
OM2 - 50 أم كور - 10 جيجابايت يصل إلى 82 متر ، جيجابت يصل إلى 500 متر
OM3 - 50 أم كور ، مُحسّن بالليزر - 10 جيجابايت يصل إلى 300 متر ، جيجابت يصل إلى 1000 متر
OM4 - 50 أم كور ، محسّن بالليزر - 10 جيجابايت يصل إلى 550 متر ، جيجابت يصل إلى 1000 متر
ما هي طلبات MPO / MTP t est؟
طلب واجهة:
400 × | عيب الوصف | السماح الكمية | |
الألياف (9um، 50um، 62.5um) | خدوش بيضاء | ≤3um | غير محدود |
بقعة | ≤2um | 5 قطع | |
خلل | / | غير مسموح | |
الكسوة (62.5-125um) | خدوش بيضاء | ≤3um | غير محدود |
≤5um | 1 أجهزة الكمبيوتر | ||
الخدوش السوداء | ≤3um | 2 جهاز كمبيوتر شخصى | |
بقعة سوداء | ≤2um | غير محدود | |
≤5um | 3 قطع | ||
خلل | ≤2um | حول غير محدود | |
≤15um | الطول الكلي أقل من طول الجانب 1/4 | ||
حلقه بلاستيكيه | / | غير محدود |
b.Performance:
MPO / MTP | SM الطويق القياسية | SM انخفاض خسارة الطويق | MM الطويق القياسية | MM انخفاض خسارة الطويق | |
ايل الخسارة | نموذجي | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
ماكس | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | d 25 ديسيبل | d 35 ديسيبل | ||
PC ≥ 40dB | |||||
التكرار | .300.30dB (التوصيل أكثر من 500 مرة) | 0.30 ديسيبل (المكونات أكثر من 1000 مرة) | |||
التبادلية | .300.30dB (مع أي موصل مطابق) | ||||
قوة الشد | .300.30dB (أقصى توتر 66N) | ||||
صدمة | ≤0.30dB (10 ~ 55Hz) | ||||
نطاق درجة حرارة | -40 درجة مئوية ~ + 75 درجة مئوية |
مؤشرات التدخل:
موصل MPO / MTP | اختبار الأبعاد الثلاثية |
نصف قطر انحناء | X ≥2000mm ، Y ≥50mm |
ارتفاع الألياف | 1000 ~ 4000 نانومتر |
زاوية النهاية | X ± 0.3 ° ، Y ± 0.3 ° |
تراجع الأساسية | 300nm ± |
d. التسامح طول:
طول (M) | تفاوت |
≤10 | + 10 سم |
10 <L≤30 | + 15 سم |
> 30 | + 10٪ |
تُستخدم طرق الاستقطاب الثلاثة من النوع A والنوع B والنوع C لضمان التوزيع الثنائي الاتجاه الصحيح.
اكتب A- مستقيم MPO جذع الكابل:
المحولات من مفتاح لأعلى إلى أسفل ، وكابل التصحيح 1 × A إلى B المزدوج ، و 1 x A إلى كابل التصحيح المزدوج.
نوع B الصليب MPO جذع الكابل:
Key-Up to Key-Up Adapters و 2 x A to A Duplex Patch Cable.
النوع C Cross Pair MPO Trunk Cable:
مفتاح المتابعة إلى محولات Key-Down و 2 x A لكابل التصحيح المزدوج.
باستخدام درجة الحرارة
-40 درجة ~ + 80 درجة
الوضعية :
معدات اختبار
FTTX + LAN
الألياف الضوئية الكيبل التلفزيوني
نظام الاتصالات البصرية
اتصالات
Pakcing:
سنقوم حزمة بواسطة كيس مقابل وعلبة الكرتون خارج. من أجل حماية البضائع غير معطوبة عند التسليم.
توصيل :
يمكننا تسليمه جوا وبحرا. انها وفقا لكمية والمتطلبات الخاصة بك.
دفع :
مصطلح الدفع: t / t ، l / c ، paypal / ويسترن يونيون / مونيغرام. إيداع 30 ٪ مقدما. الرصيد المدفوع قبل التسليم.
مصطلح السعر: EXW ، FOB ، CIF ، CFR. الباب الى الباب
المزيد من المنتجات :
لدينا الحبل التصحيح البصري ، جديلة ، محول ، المخفف ، مربع التوزيع ، موصل التجميع السريع. إذا كنت بحاجة إلى المزيد من المنتجات أو الكتالوج ، فلا تتردد في الاتصال بنا
