تفاصيل المنتج:
|
مواد: | SPCC (طلاء أسود) | اساسي: | 1U |
---|---|---|---|
التركيب: | معيار EIA 19 "القضبان الرف | نوع العلبة: | رف جبل |
عدد مساحات الرف: | 1U | ليف حساب: | 96core LC |
الأبعاد (HxWxD): | 430 * 362.4 * 44mm و | مادة سميكة: | 1.2T |
بانيل التصحيح: | SC / LC / FC / ST | adaptor: | SC / LC / FC / ST / E2000 / MPO / MTP |
مزيج: | مربع السحب من نوع | طبّقت إلى: | مركز البيانات والحوسبة السحابية |
تسليط الضوء: | odf إطار توزيع الألياف البصرية,odf الألياف البصرية لوحة التصحيح |

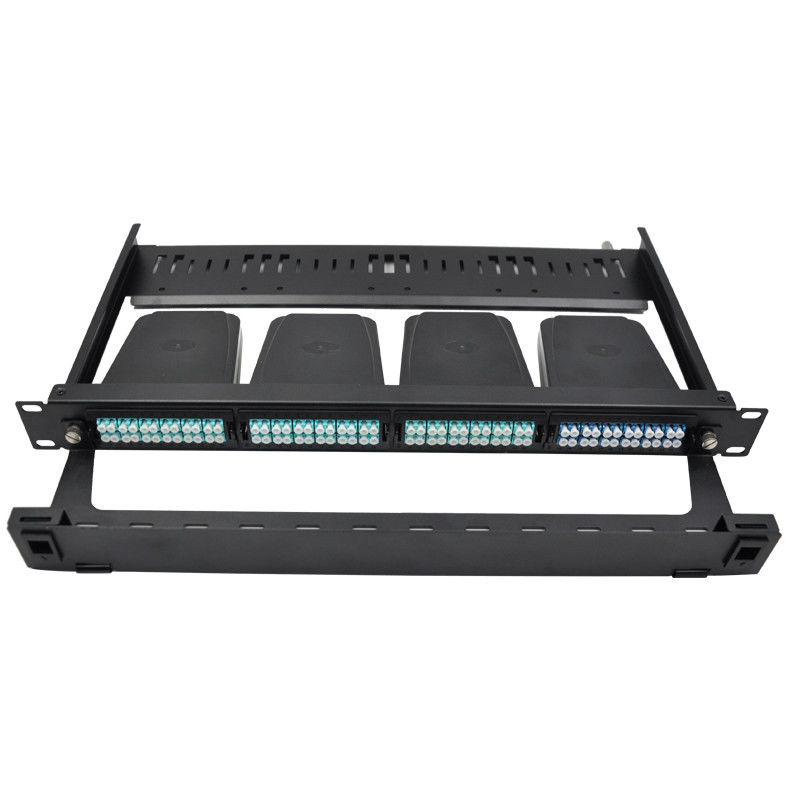

1U لوحة جبل FHD الألياف البصرية التصحيح لوحة ، يحمل ما يصل إلى 4x MTP-8 أشرطة
وصف:

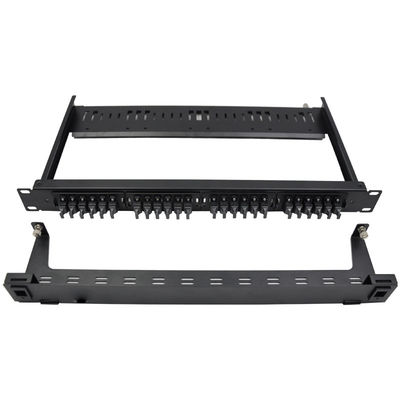

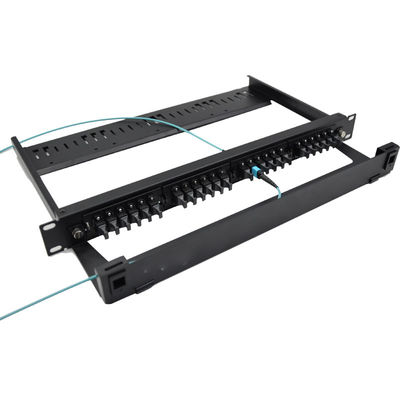

إن هيكل اللوحة الأمامية القابلة للإزالة عبارة عن لوحة منزلقة مقاس 19 بوصة 1U في جزأين: هيكل انزلاق واحد ولوحة أمامية واحدة ، والتي تستقبل المحولات الضوئية. تتيح لك مرونة هيكلها المكون من قطعتين الاحتفاظ بمخزون من الهيكل ثم إرفاق هيكل مناسب اللوحة الأمامية كما هو مطلوب.
ميزات:
1. حجم قياسي ، خفيفة الوزن وهيكل معقول
2. FC ، SC ، ST ، LC محول لوحة التصحيح للخيار
3. تصميم لوحة الوصول الأمامية لسهولة التشغيل
4. التقط في تصميم قفل لسهولة التغيير
5. مناسبة ل 19 '' خزانات التوزيع البصرية القياسية
6. ماكس. قدرة 24 الألياف
7. 4 منافذ دخول كابل الألياف في الجانب الخلفي
8. المواد: SPCC (طلاء أسود)
التطبيق:
SPCC (طلاء أسود) يوفر غلاف ألياف إطار توزيع الألياف البصرية اتصالًا داخليًا أو اتصالًا متقاطعًا بين الكبل الأفقي العمود الفقري والمعدات النشطة أثناء استخدام الحد الأدنى من مساحة الحامل في إطار أو خزانة. تسمح العبوات بالتثبيت السهل للحلول التي تم إنهاؤها مسبقًا ، وهي مثالية لتطبيقات الألياف عالية الكثافة في مراكز البيانات وغرف المعدات والمكاتب المركزية.
مواصفات المنتج :
عدد مساحات الرف | 1U |
عدد الألياف | 96core LC؛ 48core SC |
نوع العلبة | رف جبل |
مواد | SPCC (B نقصان جي) |
معيار التثبيت | EIA 19 '' رف القضبان |
الأبعاد (HxWxD) | 430 * 362.4 * 44mm و |
الامتثال للمعايير:
TIA / EIA-568-C.3
التطبيق في تخطيط الشبكة:
أنشئ بيئة كابلات معيارية داخل مركز البيانات لتسريع نشر التطبيق ، وتخفيض التكاليف ، وتبسيط عمليات كابلات الألياف.
المواصفات الفنية
معامل | ||||
نموذج | وضع فردي | المتعدد | ||
البولندي | الكمبيوتر ، APC | جهاز الكمبيوتر | ||
فقدان الإدراج | اساسي | ≤0.7dB | ≤0.6dB | |
النخبة خسارة منخفضة | ≤0.35dB | ≤0.35dB | ||
تعويض الخساره | PC≥50dB. APC≥60dB | ≥30dB | ||
اختبار الطول الموجي | 1310 / 1550nm | 850 / 1310NM | ||
المتانة (500 matings) | ≤0.2dB | |||
درجة حرارة التشغيل | -20 ℃ ~ + 70 ℃ | |||
درجة حرارة التخزين | -40 ℃ ~ + 85 ℃ | |||
مقاوم للحرائق | IEC 60794-2-30 | |||
نوع الألياف | OS2 ، OM1 ، OM2 ، OM3 ، OM4 | |||
نوع الحبل | 8 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 النوى | |||
قطر الكابل | 3.0 مم (8 أو 12 أو 24 نواة) ، 5.5 (24core) ، أو حسب الطلب | |||
سترة كابل | LSZH ، OFNR ، OFNP | |||
طول (M) | 0.3 م ، 1 م ، 2 م ، 5 م ، 10 م ، 25 م ، 50 م ، 100 م |
