تفاصيل المنتج:
|
| اسم: | كبل MPO MTP | مادة: | LSZH أو OFNP أو OFNR |
|---|---|---|---|
| نوع الوضع: | OM4 OS2 | النوع الأساسي: | 12 كور / 24 كور |
| موصل: | MTP MPO | لون: | أكوا ، برتقالي ، أصفر ، أصفر / أحمر / أكوا |
| تسليط الضوء: | 12 كابل من الألياف MPO MTP,100G Plenum MPO MTP Cable,100G Plenum Multi Fiber Cable |
||
40M OM4 12 Fiber MPO MTP Cable 100G Plenum mtp كابلات الألياف الضوئية
ميزات كابل الألياف المتعددة
يوفر نظام الألياف الضوئية NEW LIGHT OPTICS LIMITED المحدود مسبقًا التوصيل والذهاب لسوق الانتشار السريع للألياف نظامًا عالي السرعة وقابل للتوسيع وفعال من حيث التكلفة للغاية.
التجميعات التي تم إنهاؤها مسبقًا من العلامة التجارية NEW LIGHT OPTICS MTP® لضمان تحقيق الأداء الأمثل عند التوصيل البيني المنتهي مسبقًا

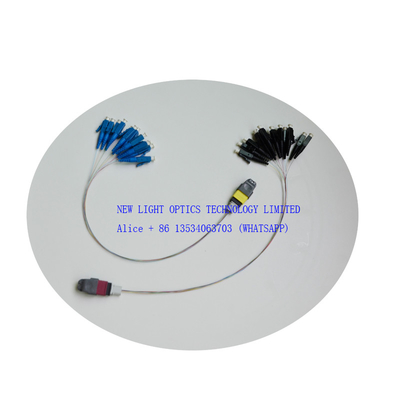

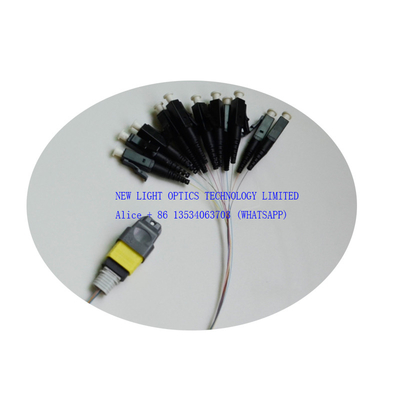

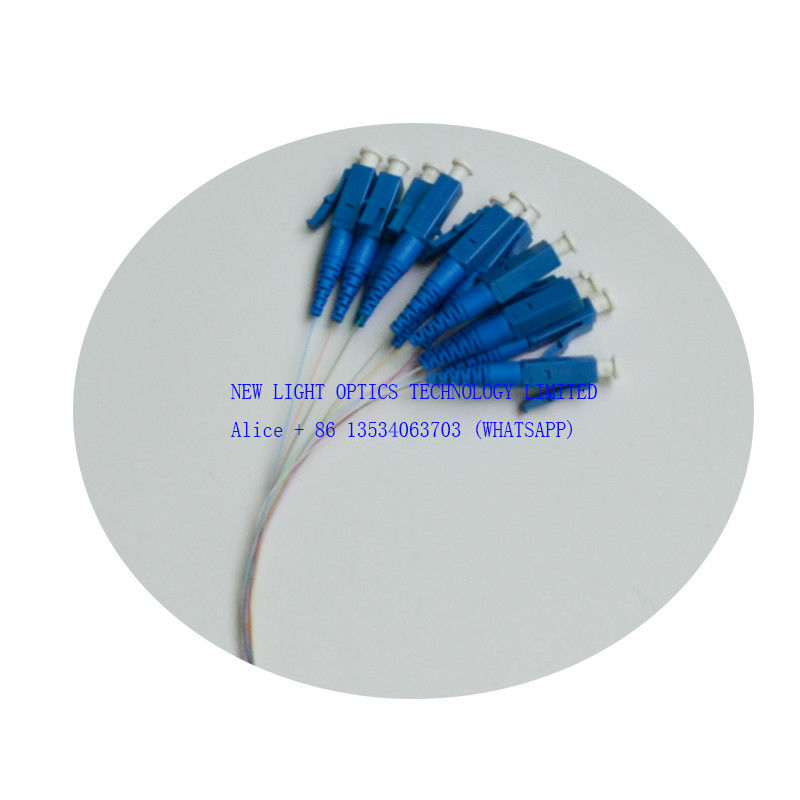

كبلات تسخير NEW LIGHT OPTICS MTP / MPO هي نوع من تجميع كبلات MPO للكسر / الانقسام مع موصل MTP / MPO واحد من طرف واحد وموصلات متعددة أحادية الألياف (LC ، SC ، ST ، FC ، إلخ) على الطرف الآخر ، مصمم لتوزيع البيانات والتوجيه إلى لوحات التصحيح.تلبي مجموعات الكابلات هذه متطلبات 10G / 25G Ethernet ، وسرعة أعلى 40G / 100G Ethernet ، ويمكن استخدامها لترحيل مصنع الكابلات المتوافق مع المعايير من 10G / 25G إلى 40G / 100G.كبلات تسخير Opticking قابلة للتهيئة بالكامل ، وهي متوفرة مع مجموعة متنوعة من مجموعات الكابلات والموصلات ، بما في ذلك نوع الموصل ، وتكوينات الفصل ، ومواد الغلاف.بفضل إمكانات التصميم والتصنيع المتكاملة للغاية ، توفر Opticking كابلات تسخير MTP / MPO مخصصة تم اختبارها بنسبة 100٪ لتقديم الأداء الأمثل والموثوقية.
إيثرنت عبر OM4 Multimode Fiber 3500/4700 MHz-km عرض النطاق الترددي 850nm / 1300nm |إيثرنت سريع 100Basw-FX 2000m |1 جيجابت (1000 ميجابايت) إيثرنت 1000Base-SX 550 م (يتطلب سلك تصحيح تكييف الوضع) |10 جيجا بايت إيثرنت 10 جيجا بايت - 400 ريال سعودي |40Gb Ethernet 40GBase-SR4150 م (550 م QSFP + eSR4) |100 جيجا بايت إيثرنت 100 جيجا بايت - SR10 150 متر.
عرض النطاق الترددي: 3600/500 ميجاهرتز-كم عند 850/1300 نانومتر (OM4 - مُحسَّن ل 850 نانومتر VCSELs / سرعة أعلى).
التطبيق أعلاه مخصص لكابل ربط MTP-LC الذي يربط منفذ QSFP + بـ (4) منافذ SFP + مباشرة.
في العديد من بيئات التيار المستمر الحالية ، تُستخدم كبلات LC-MTP لدعم جذوع الألياف عالية الكثافة بين المفاتيح ولوحات توصيل الرفوف ولوحات كابلات التوزيع الرئيسية.
عادةً ما يتكون الاتصال المباشر لمسافة قصيرة ومتوسطة 400G من كبل تصحيح MTP ثماني النواة / 12 نواة مع وحدات 400G-DR4 OSFP / QSFP-DD.يشير المصطلح "DR4 ″ -" DR "إلى مدى وصول يصل إلى 500 متر باستخدام الألياف أحادية الوضع ويعني" 4 "وجود قنوات بصرية 4 × 100 جيجابت في الثانية.نظرًا لأن قناة بصرية واحدة تتطلب أليافين ، يمكن استخدام كبل MTP / MPO ذي 8 ألياف أو 12 نواة لوحدة 400G-DR4 لتحقيق اتصال مباشر.في كابلات MTP المكونة من 8 ألياف ، يكون استخدام الألياف بنسبة 100٪ ، بينما في كابلات MTP ذات 12 نواة ، تظل أربعة ألياف غير مستخدمة.خذ وحدة 400G QSFP-DD كمثال ، الصورة التالية تعرض كابلات MTP للاتصال المباشر 400G DR4.
امتداد 100 متر مع كابل MTP / MPO 16 ليفًا
تتطلب أجهزة الإرسال والاستقبال 400G-SR8 استخدام كبل MTP ذو 16 نواة.يشير المصطلح "SR8" - "SR" إلى مسافة 100 متر باستخدام الألياف متعددة الأوضاع ، و "8" يعني وجود 8 قنوات بصرية تعمل كل منها بسرعة 50 جيجابت في الثانية.في هذا الاتصال المباشر ، يستخدم كبل MTP ذو 16 نواة الألياف بنسبة 100٪.من المتوقع أن يكون المتبنون الأساسيون لأجهزة الإرسال والاستقبال الليفية 400G-SR8 هم مزودي خدمة سحابية فائقة النطاقات في أمريكا الشمالية والصين.
المعلمة الفنية لكابل MPO MTP
| غرض | المعايير الفنية | |
| موصل | MPO / MTP (F أو M) | MPO / MTP (F أو M) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 80 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| فقدان الإدراج |
SM: ≤ 0.75dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ MM: ≤ 0.50dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ |
|
| تعويض الخساره | SM: ≥60dB ؛مم: ≥35 ديسيبل | |
| نوع نهاية MPO | ذكر: مع دبوس دليل ؛أنثى: بدون دبوس دليل | |
| عدد الألياف | 8،12 & 24 ألياف | |
| نوع الموصل من الطرف الآخر | MPO- أنثى ، MPO- ذكر ، FC ، SC ، ST ، MU ، LC ، E2000 | |
| وضع الألياف | وضع فردي (G652 ، G655 ، G657) ، متعدد الأوضاع (50 ، 62.5 ، OM2 ، OM3 ، OM4) | |
| نوع كابل الألياف | 250um من الألياف الشريطية ، وكابل الشريط ، وكابل الألياف البصرية المركب | |
يتم استخدام طرق القطبية الثلاث ، النوع A والنوع B والنوع C لضمان التوزيع الصحيح ثنائي الاتجاه.
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف الضوئية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
