تفاصيل المنتج:
|
| اسم: | كبل MPO MTP | مادة: | LSZH أو OFNP أو OFNR |
|---|---|---|---|
| نوع الوضع: | OM3 OM4 OS2 | النوع الأساسي: | 8/12 / 24 كور |
| موصل: | MPO | لون: | أكوا ، برتقالي ، أصفر ، أصفر / أحمر / أكوا |
| تسليط الضوء: | كابل LSZH Jacket MPO OM4,كابل الألياف LSZH Jacket MPO 12,كابل الألياف OM4 MPO 24 |
||
12 24 من الألياف MPO OM4 كبل متعدد الخيوط مع سترة LSZH
12 24 ألياف OM3 Multimode Strands قطبية كابل ألياف om4 بكامله
وصفكبل الألياف om4
MPO-MPO-OS2-24B هو MPO إلى MPO Female ، OS2 Singlemode ، 24 كابل ليفي من النوع B متوفر بطول من 1 متر إلى 50 مترًا.يستخدم كابل MPO إلى MPO ألياف أحادية الوضع 9/125 ميكرون بقطر غلاف كابل يبلغ 3 مم.مادة غلاف الكابل متاحة في خيارين - دخان منخفض بدون هالوجين (LSZH) أو ألياف ضوئية غير موصلة بكامل طاقتها (OFNP).يضمن غلاف الكابل LSZH انخفاض الدخان وخصائص الدخان الصفري ، لكن كبلات OFNP تتميز بمقاومة الحريق وخصائص إنتاج الدخان المنخفض.OFNP هو أعلى كابل ألياف مقاومة للحريق ولا يمكن استخدام أي أنواع أخرى من الكابلات كبدائل.يدعم كبل MPO إلى MPO موجات 1310 نانومتر و 1610 نانومتر ، ويبلغ التوهين عند 1310 نانومتر 0.35 ديسيبل / كم وعند 1610 نانومتر هو 0.22 ديسيبل / كم مما يضمن أفضل أداء على مسافات طويلة.يضمن كابل MPO إلى MPO أفضل خسارة إدخال قياسية أقل من 0.7 ديسيبل.تم تصنيف درجة حرارة التشغيل إلى -20 درجة مئوية إلى +70 درجة مئوية والتي تناسب مجموعة واسعة من البيئات.يتم تصنيع كبل MPO-MPO-OS2-24B MPO إلى MPO بتكوين كروس من النوع B لدعم جهاز الإرسال والاستقبال إلى جهاز الإرسال والاستقبال أو جهاز الإرسال والاستقبال لتطبيقات مركز بيانات 100G عالية السرعة بلوحة التصحيح.
كابل التصحيح MPO-MPO-OS2-24B حاصل على شهادة CE / RoHS ومتوافق مع معايير سلامة المنتج.كابل MPO إلى MPO متوافق تمامًا مع مواصفات ISO / IEC-61754 و EN 50399 و EN 50575.وبالتالي ، يضمن الامتثال للمعايير المذكورة أعلاه أن MPO إلى كبل MPO قابل للتبادل مع معدات الشركة المصنعة الأخرى (الكابلات ، الكاسيتات ، المحولات).ويضمن أيضًا أن غلاف الكابل يلبي تمامًا خصائص المواد الخاصة به.
يسلط الضوء
النوع: كابل جذع الألياف البصرية

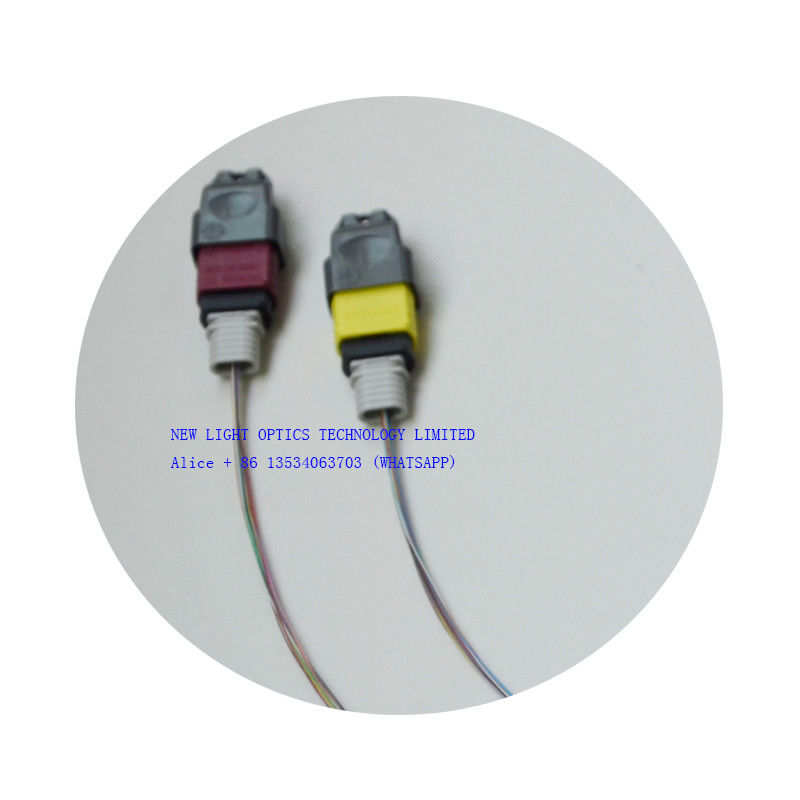

الموصل: MPO Female to MPO Female
عدد الألياف: 12 24
القطبية: النوع ب
نوع الألياف: OS2 9 / 125um الألياف أحادية الوضع (SMF)
نوع الجاكيت: LSZH |OFNP
الطول الموجي: 1310 |1610 نانومتر
درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية
اللون الأصفر
طول الكابل: من 1 م إلى 50 م
متوفر بثلاثة أنواع قطبية:
النوع أ (مستقيم من خلال)
النوع B (متقاطع ، مقلوب)
النوع C (زوج متقاطع ، تمرير أوفر)
سمات
• يوفر إنهاء المصنع جودة ثابتة وأداءً عاليًا وتقليل وقت التثبيت
• تم اختباره بنسبة 100٪ لأداء فقدان الإدخال المنخفض وخسارة عالية في العودة

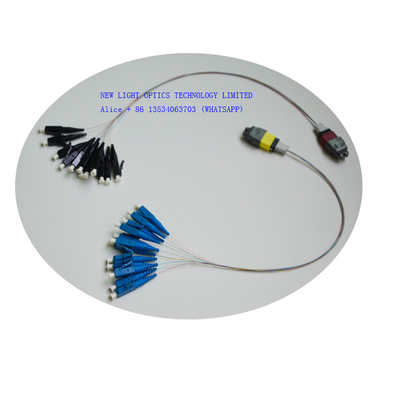

• MPO أنثى إلى 4 x LC مزدوج تسخير كابل
• مناسب لتطبيق MPO
• OM4 (OM3) ألياف 50/125 ميكرون
• قطبية من النوع B ، تُستخدم في التوصيل البيني لبصريات 40G QSFP eSR4 و 10GBASE-SR
• أداء مُحسَّن - متوفر في النخبة MTP والموصل المتميز المنفصل عند الطلب
• الامتثال للمواصفة IEC 61754-7 و TIA / EIA 604-5 و Telcordia GR-1435-CORE و RoHS
• سترة LSZH افتراضيًا
كابل تصحيح الألياف MPO متوافق مع معيار IEC-61754-7 و TIA-604-5 (FOCIS-5).يمكن استخدامه على نطاق واسع
نظرة عامة على كبل MPO MTP
تعد كبلات تسخير MTP / MPO من مصنع Light الجديد وكابلات جذع MTP / MPO نوعين شائعين من كبلات الألياف MTP / MPO.وهي تختلف عن بعضها البعض في جوانب مثل الوظيفة والتطبيق.
اختر القطبية الخاصة بك
النوع أ - مستقيم: القطبية المستقيمة تستخدم عادةً لتوصيل لوحات التوصيل.إنها سلكية بتكوين معكوس ، بدءًا من السن 1 في أحد طرفي الموصل إلى الطرف 1 في الطرف المقابل ، إلخ.
النوع ب - التمرير: يُستخدم قطبية التمرير بشكل أساسي للتوصيل بالمفاتيح وأجهزة الإرسال والاستقبال في تطبيقات 40 جيجا بايت.في قطبية متدحرجة ذات 12 حبلاً ، يتم توصيل الكابل من السن 1 في أحد طرفي الموصل إلى السن 12 في الطرف المقابل.ثم 2 إلى 11 ، وهكذا دواليك.
النوع C - مقلوب: قطبية مقلوبة الزوج هي أكثر أنواع القطبية استخدامًا لهذا الكبل ، وعادةً ما تستخدم في تطبيقات الكاسيت إلى الكاسيت.يذهب الدبوس 1 في أحد الطرفين إلى الدبوس 2 على الطرف المقابل ، ومن 2 إلى 1 ، ومن 3 إلى 4 ، ومن 4 إلى 3 ، وهكذا.هذا هو خيار القطبية الافتراضي ، ولكن يمكنك تحديد القطبية التي تريدها من القائمة المنسدلة أعلاه.
المعلمة الفنية لكابل MPO MTP
| غرض | المعايير الفنية | |
| موصل | MPO / MTP (F أو M) | MPO / MTP (F أو M) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 80 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| فقدان الإدراج |
SM: ≤ 0.75dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ MM: ≤ 0.50dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ |
|
| تعويض الخساره | SM: ≥60dB ؛مم: ≥35 ديسيبل | |
| نوع نهاية MPO | ذكر: مع دبوس دليل ؛أنثى: بدون دبوس دليل | |
| عدد الألياف | 8،12 & 24 ألياف | |
| نوع الموصل من الطرف الآخر | MPO- أنثى ، MPO- ذكر ، FC ، SC ، ST ، MU ، LC ، E2000 | |
| وضع الألياف | وضع فردي (G652 ، G655 ، G657) ، متعدد الأوضاع (50 ، 62.5 ، OM2 ، OM3 ، OM4) | |
| نوع كابل الألياف | 250um من الألياف الشريطية ، وكابل الشريط ، وكابل الألياف البصرية المركب | |
يتم استخدام طرق القطبية الثلاث ، النوع A والنوع B والنوع C لضمان التوزيع الصحيح ثنائي الاتجاه.
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام عمل لـ 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
