تفاصيل المنتج:
|
| اسم: | كبل MPO MTP | مادة: | LSZH أو OFNP أو OFNR |
|---|---|---|---|
| نوع الوضع: | OM3 OM4 OS2 | النوع الأساسي: | 12/24 كور |
| موصل: | MTP / MPO | لون: | أكوا ، برتقالي ، أصفر ، أصفر / أحمر / أكوا |
| تسليط الضوء: | كبل OM3 40G MPO,كابل Polarity A Plenum OM4 MPO,كبل 12 ألياف 40G OM3 MPO |
||

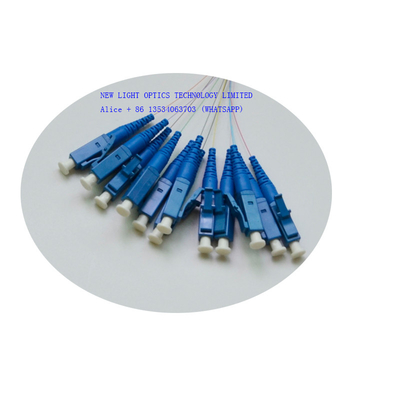

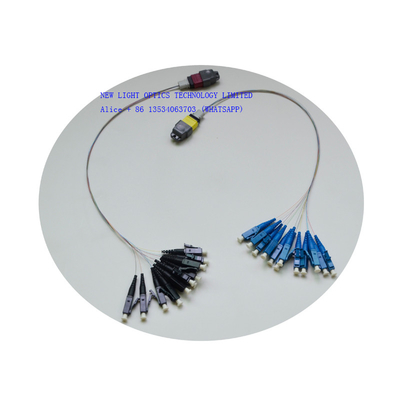

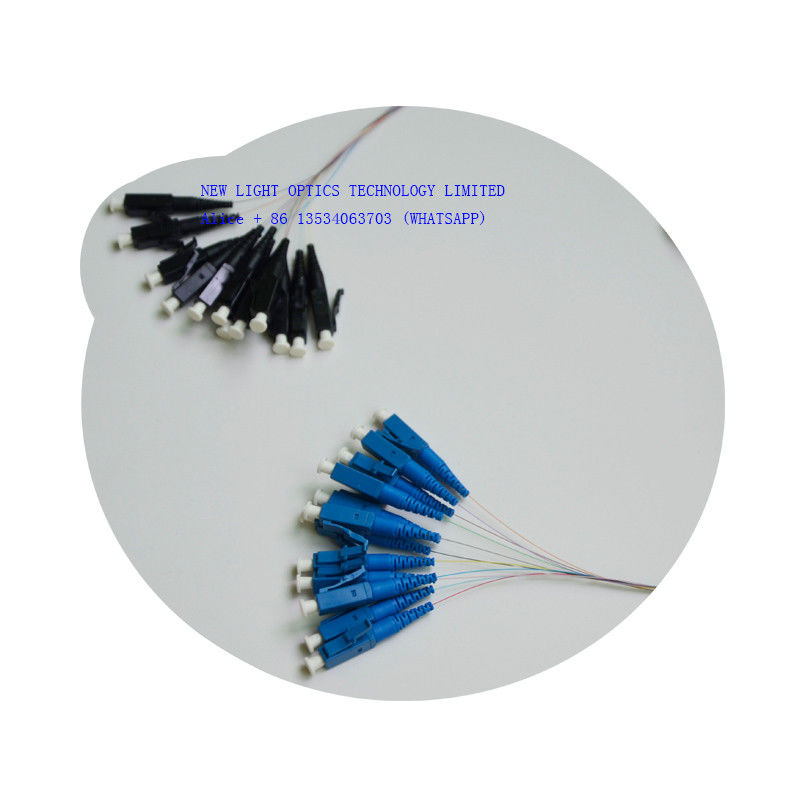

12 ألياف 40G MPO Cable OM3 OM4 Multimode Strands Polarity A Plenum
24 ألياف OM4 Multimode Strands OM3 Polarity B Plenum mpo lc breakout cable
وصف
يتم استخدام كبل الألياف الضوئية NEW LIGHT OPTICS OM4 لتطبيقات شبكات الألياف البصرية عالية السرعة في المباني ومراكز البيانات والاتصالات السلكية واللاسلكية وما إلى ذلك ، ويشار إليها أيضًا باسم MM و MMode.يتم استخدامه عادةً للمسارات الرأسية والأعمدة والمسافات بين طوابق المبنى.تم تصميم وصلة نقل الألياف LC هذه للأداء وتم تصميمها لتدوم في بيئات الكابلات الخشنة عالية الكثافة ، وهي الأكثر استخدامًا للمدارس ومرافق الرعاية الصحية والمباني الحكومية.
تم تصنيع كبل التصحيح متعدد الألياف OM4 بأعلى جودة من الألياف الضوئية.يتم إنهاء الموصل 1 بوصلة اتصال متعددة الألياف ذات نمط دفع أنثى MTP (بدون دبابيس).يتم إنهاء الموصل 2 أيضًا بوصلة اتصال بنمط متعدد الألياف (بدون دبابيس) أنثى MTP (بدون دبابيس) لاتصال موثوق به في بيئات كبلات الألياف المدمجة عالية الكثافة.يحتوي كل موصل متعدد الألياف MPO / MTP على 12 × 50/125 خيوط من الألياف الضوئية في غلاف كامل مثبط للحريق ومقاوم للماء وخالي من التداخل الكهرومغناطيسي.
تم تصنيعه باستخدام NEW LIGHT OPTICS TECHNOLOGY LIMITED Premium OM3 fiber ، الغلاف القياسي ، تم تصميم كابل Plenum MPO مع / FiberShield للتطبيقات الداخلية الخفيفة إلى المتوسطة مثل رفوف مركز البيانات واتصالات سطح المكتب / الشبكة.تتوفر موصلات اختيارية منخفضة الفقد MTP Elite (US Conec).PFPM-JM312NXP05 متوافق مع ROHS وفقًا لـ ROHS2011 / 65 / EU ويأتي مع ضمان لمدة 10 سنوات.الصور هي لأغراض توضيحية فقط
سمات
• يوفر إنهاء المصنع جودة ثابتة وأداءً عاليًا وتقليل وقت التثبيت
• تم اختباره بنسبة 100٪ لأداء فقدان الإدخال المنخفض وخسارة عالية في العودة
• MPO أنثى إلى 4 x LC مزدوج تسخير كابل
• مناسب لتطبيق MPO
• OM4 (OM3) ألياف 50/125 ميكرون
• قطبية من النوع B ، تُستخدم في التوصيل البيني لبصريات 40G QSFP eSR4 و 10GBASE-SR
• أداء مُحسَّن - متوفر في النخبة MTP والموصل المتميز المنفصل عند الطلب
• الامتثال للمواصفة IEC 61754-7 و TIA / EIA 604-5 و Telcordia GR-1435-CORE و RoHS
• سترة LSZH افتراضيًا
كابل تصحيح الألياف MPO متوافق مع معيار IEC-61754-7 و TIA-604-5 (FOCIS-5).يمكن استخدامه على نطاق واسع
نظرة عامة على كبل MPO MTP
تعد كبلات تسخير MTP / MPO من مصنع Light الجديد وكابلات جذع MTP / MPO نوعين شائعين من كبلات الألياف MTP / MPO.وهي تختلف عن بعضها البعض في جوانب مثل الوظيفة والتطبيق.
تم تصميم كبلات تسخير MTP / MPO للتطبيقات عالية الكثافة التي تتطلب أداءً عاليًا وتركيبًا سريعًا.توفر كابلات التوصيل الانتقال من الكابلات متعددة الألياف إلى الألياف الفردية أو الموصلات المزدوجة.لذلك ، يمكنهم تلبية مجموعة متنوعة من متطلبات كابلات الألياف.
تم تصميم كبلات جذع MTP / MPO للتطبيقات عالية الكثافة التي تقدم فوائد ممتازة من حيث وقت التثبيت في الموقع وتوفير المساحة.تعمل كبلات Trunk كحلقة وصل دائمة تربط بين وحدات MTP / MPO ببعضها البعض.
تستخدم الكابلات المهيكلة متعددة الأنماط 40G / 100G المحسنة بالليزر نقل البصريات المتوازية.MPO هي إحدى التقنيات التكميلية التي تمكن من تطوير ونشر جهاز البصريات المتوازية.تم تعيينه ضمن معيار IEEE-802.3ba للجيل التالي من سرعات نقل 40G / 100G Ethernet ، وهو يحدد لتشكيل 40G Ethernet باستخدام أربع قنوات 10G للنقل وأربع قنوات 10G لاستقبال أكثر من 12 موصل MPO ليفي.وبالمثل ، فإن 100G Ethernet تستخدم عشر قنوات 10G للإرسال وعشر قنوات 10G لتستقبل عبر 24 موصل MPO ليفي.
المعلمة الفنية لكابل MPO MTP
| غرض | المعايير الفنية | |
| موصل | MPO / MTP (F أو M) | MPO / MTP (F أو M) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 80 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| فقدان الإدراج |
SM: ≤ 0.75dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ MM: ≤ 0.50dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ |
|
| تعويض الخساره | SM: ≥60dB ؛مم: ≥35 ديسيبل | |
| نوع نهاية MPO | ذكر: مع دبوس دليل ؛أنثى: بدون دبوس دليل | |
| عدد الألياف | 8،12 & 24 ألياف | |
| نوع الموصل من الطرف الآخر | MPO- أنثى ، MPO- ذكر ، FC ، SC ، ST ، MU ، LC ، E2000 | |
| وضع الألياف | وضع فردي (G652 ، G655 ، G657) ، متعدد الأوضاع (50 ، 62.5 ، OM2 ، OM3 ، OM4) | |
| نوع كابل الألياف | 250um من الألياف الشريطية ، وكابل الشريط ، وكابل الألياف البصرية المركب | |
يتم استخدام طرق القطبية الثلاث ، النوع A والنوع B والنوع C لضمان التوزيع الصحيح ثنائي الاتجاه.
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
