تفاصيل المنتج:
|
| اسم: | كبل MPO MTP | مادة: | LSZH أو OFNP أو OFNR |
|---|---|---|---|
| نوع الوضع: | OM4 | النوع الأساسي: | 12 كور |
| موصل: | MPO ، MTP | اللون: | أكوا ، برتقالي ، أصفر ، أصفر / أحمر / أكوا |
| تسليط الضوء: | 24 كبل MPO MTP,كبل OM4 MPO MTP,كابل اندلاع مزدوج LC MPO |
||

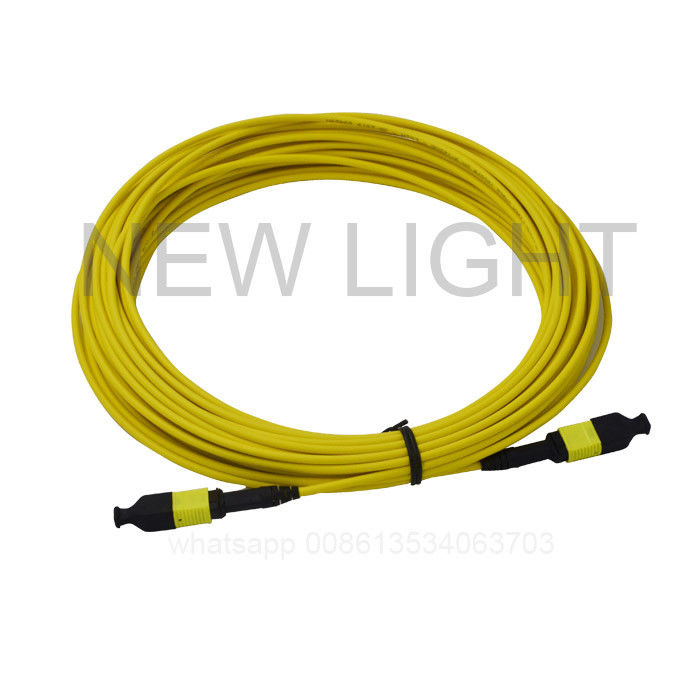

12 و 24 من أنواع ألياف الكابلات الأساسية من MPO إلى 4 كبلات LC ثنائية الاتجاه
التفاصيل السريعة:
1.نوع الكابل: 3.2 مم دائري LSZH كابل مغلف
2.ألياف عرض النطاق الترددي: Multimode OM3 XG lazer الأمثل ≥2000MHzxKm @ 850nm
3.وضع واحد OS2 ITU-T G.652d 9 ميكرون
4.نوع الموصل: اتصال عالي MPO
5.واجهة الموصل: متطلبات واجهة MPO: IEC61754-4.20 و IEC61754-7
6.وجه نهاية الموصل: متطلبات هندسة الوجه النهائي MPO: EN50377-15-1
7.جودة التلميع: جودة الوجه النهائي المصقول: IEC61300-3-35
8.خسارة الإدراج: ≤ 0.5dB OM3 / ≤ 0.6dB SM OS2.0
9.خسارة العودة: ≥ 25dB OM3 ؛≥ 35 ديسيبل
وصف
تلعب كبلات MTP / MPO دورًا مهمًا في الكابلات فائقة الكثافة.إنها توفر النطاق الترددي الإضافي اللازم لتطبيقات نقل البيانات العالية ، وتتمتع أيضًا بمزايا أوقات التثبيت الأقصر ، والجودة المختبرة والمضمونة ، والموثوقية الأكبر.بدمجها لتلبية معيار 40GBASE-SR4 و 100GBASE-SR10 ، يكون موصل MTP / MPO متعدد الألياف لكابلات MTP / MPO بنفس حجم موصل SC ولكن يمكن أن يستوعب 8 أو 12 أو 24 ليفًا ، وبالتالي يوفر توفيرًا في بطاقة الدائرة ومساحة الرف.
سمات
1.سلك تصحيح واجهة موصل MPO / MTP
2.طول كابل الألياف البصرية القابل للتخصيص
3.متوفر في أنواع من ألياف الكابلات ذات 12 و 24 نواة
4.يستخدم أليافًا متعددة الأوضاع 50 / 125um ، OM3 / OM4 غير حساسة للانحناء أو وضع أحادي (G652D ، G657A1) أنواع الألياف غير الحساسة للثني بقطر من النوع 2 مم
5.يتوافق مع IEC 61754-7 ، Telcordia GR-1435-CORE
6.متوافق مع RoHS 6 (خالٍ من الرصاص)
7.يدعم تطبيقات مثل 40G LAN أو 100G LAN أو OTU4 100Gbpsأزواج مقلوبة (دبوس 1 إلى طرف 2) وطريقة A (مفتاح لأعلى إلى مفتاح لأسفل) موصلات MPO.لا يوفر مسار انتقال إلى 40- / 100-GbE.
الامتثال القياسي
• EIA / TIA-455-21A
• TIA 604-5 (FOCIS 5)
• Telcordia GR-326-CORE
• IEC61754-7
التطبيقات
• البنية التحتية لمركز البيانات
• شبكة منطقة التخزين - القناة الليفية
• البصريات الموازية
• 10 جيجابت في الثانية و 25 جيجابت في الثانية وبروتوكول ناشئ بسرعة 40 جيجابت في الثانية و 100 جيجابت في الثانية
المعلمة الفنية لكابل MPO MTP
| غرض | المعايير الفنية | |
| موصل | MPO / MTP (F أو M) | MPO / MTP (F أو M) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 80 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| فقدان الإدراج |
SM: ≤ 0.75dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ MM: ≤ 0.50dB (القيمة القياسية) ، ≤0.35dB (القيمة النموذجية) ؛ |
|
| تعويض الخساره | SM: ≥60dB ؛مم: ≥35 ديسيبل | |
| نوع نهاية MPO | ذكر: مع دبوس دليل ؛أنثى: بدون دبوس دليل | |
| عدد الألياف | 8،12 & 24 ألياف | |
| نوع الموصل من الطرف الآخر | MPO- أنثى ، MPO- ذكر ، FC ، SC ، ST ، MU ، LC ، E2000 | |
| وضع الألياف | وضع فردي (G652 ، G655 ، G657) ، متعدد الأوضاع (50 ، 62.5 ، OM2 ، OM3 ، OM4) | |
| نوع كابل الألياف | 250um من الألياف الشريطية ، وكابل الشريط ، وكابل الألياف البصرية المركب | |
يتم استخدام طرق القطبية الثلاث ، النوع A والنوع B والنوع C لضمان التوزيع الصحيح ثنائي الاتجاه.
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
