| الاسم التجاري: | NEW LIGHT |
| رقم الطراز: | MPO |
| الـ MOQ: | 100 قطعة |
| السعر: | can be negotiated |
| تفاصيل التعبئة: | كيس OPP + علبة كرتون |
| شروط الدفع: | T / T ، ويسترن يونيون ، موني جرام ، باي بال |

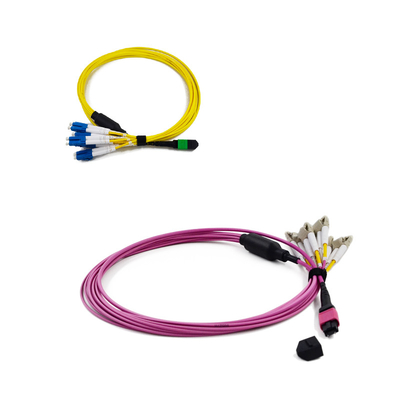

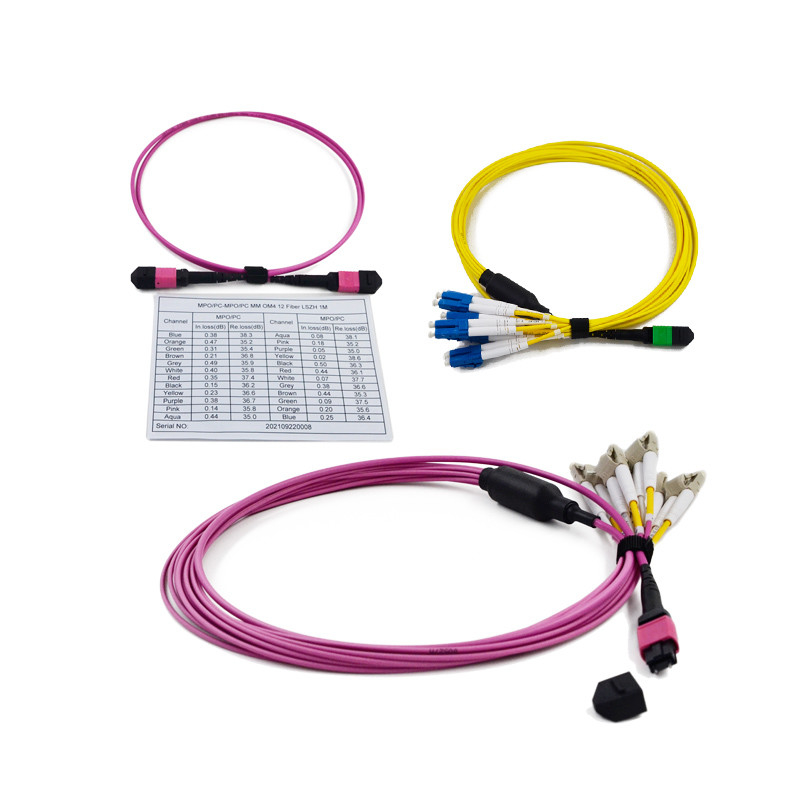

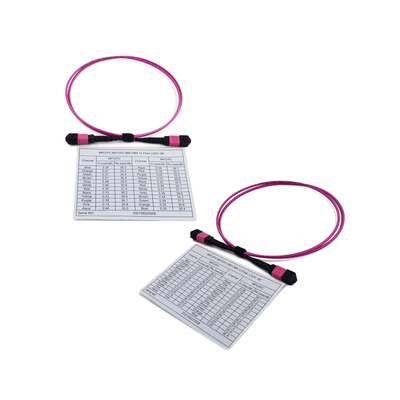

فقدان إدخال منخفض 3.0 مم MPO إلى LC Cassette 12 24 Fiber MPO / MTP Cassette
نظرة عامة على
MPO إلى LC Cassette 12 24 Fiber MPO / MTP Cassette
ثلاثة كابلات لثلاث طرق استقطاب
يتم تسمية الطرق الثلاثة للقطبية المناسبة المحددة بواسطة معيار TIA 568 على أنها الطريقة A والطريقة B والطريقة C. لمطابقة هذه المعايير ، يتم استخدام ثلاثة أنواع من ألياف MTP ذات الهياكل المختلفة المسماة Type A و Type B و Type C لطرق الاتصال الثلاثة المختلفة على التوالي.سيتم تقديم الكابلات الثلاثة المختلفة أولاً ، وطرق الاتصال الثلاثة.
كبل MTP Trunk Type A: كبل من النوع A ، يُعرف أيضًا باسم الكبل المستقيم ، هو كبل مستقيم به موصل MTP ذو مفتاح أعلى في أحد طرفيه وموصل MTP لأسفل على الطرف المقابل.هذا يجعل الألياف في كل طرف من الكبل لها نفس موضع الألياف.على سبيل المثال ، ستصل الألياف الموجودة في الموضع 1 (P1) للموصل على جانب واحد إلى P1 في الموصل الآخر.يظهر أدناه تسلسل الألياف لكابل MTP من النوع A 12 ليفي:
احتفظ بقواعد قطبية MTP / MPO عند إنشاء اتصال
عندما يكون لأسلاك التصحيح الليفي مخططات وجنس مختلفين ، يحتاج موظفو تكنولوجيا المعلومات إلى توخي الحذر الشديد عند استبدال أسلاك التصحيح في الميدان.يمكن لأولئك الذين لا يفهمون القطبية أو في عجلة من أمرهم للحصول على المعدات وتشغيلها استخدام سلك التصحيح الخاطئ والتأثير على نقل الإشارة.
قواعد توصيلات كبل MTP / MPO وكبل التصحيح
في حالة وجود كبلات التصحيح من النوع A-to-A وكابلات التصحيح من النوع A-to-B ، فهناك ثلاثة أنواع عامة من مجموعات كبلات المصفوفات (متعددة الألياف).من الملاحظ أن دبابيس المحاذاة على موصلات MTP / MPO مهمة للحفاظ على القطبية الصحيحة.لذلك ، من الضروري التأكد من موضع الدبوس المناسب قبل توصيل ألياف MTP / MPO بكابل التصحيح.
كابل التصحيح المزدوج من النوع A-to-B LC / SC هو سلك التوصيل القياسي الذي يقوم بتعيين منفذ Tx إلى منفذ Rx.مع الوجه ، يحافظ كابل التصحيح من النوع A-to-B على قطبية مناسبة.ويعكس كبل جذع MTP Type B مواضع الألياف في كل طرف (من 1 إلى 12 و 12 إلى 1) ومفاتيح الموصل موجهة للأعلى.يوصى بهذا النوع من توصيل الكبل للحفاظ على قطبية MTP / MPO المناسبة.
قواعد توصيل الكاسيت والكاسيت MTP / MPO
سيحدد اختيار كاسيت MTP / MPO أيضًا اختيار كابل MTP / MPO.من الأفضل أن تختار كاسيتًا به دبابيس محاذاة مناسبة ، بحيث يمكن لأشرطة MTP / MPO أن تتزاوج بشكل مثالي مع موصلات MTP / MPO في أي من طرفي كبلات MTP / MPO.بالإضافة إلى ذلك ، فإن الجزء الخلفي من المحول المثبت على الدرج يعرفه بأنه إما الطريقة A أو الطريقة B لتتوافق مع معيار TIA.
معلومات المنتجات
| عدد الألياف | 12 | وضع الألياف | 9/125 ميكرومتر |
| نوع الموصل 1 | LC | نوع الموصل 2 | لم يتم إنهاؤه |
| وضع الألياف | SM | طول الاختراق | 1.5 م |
| الطول الموجي | 1310/1550 نانومتر | سترة المواد | PVC / LSZH |
| فقدان الإدراج | ≤0.25 ديسيبل | التبادل | ≤0.2 ديسيبل |
| تعويض الخساره | ≥ 50 ديسيبل | اهتزاز | ≤0.2 ديسيبل |
| درجة حرارة التشغيل | -40 ~ 75 درجة مئوية | درجة حرارة التخزين | -45 ~ 85 درجة مئوية |
المواصفات الهندسية (فقط لمقياس التداخل ثلاثي الأبعاد الذي تم اختباره)
| يكتب | إزاحة الرأس (أم) | نصف قطر الانحناء (مم) | ارتفاع Feber (نانومتر) | زاوية الإزاحة (°) |
| 2.5 مم UPC | ≤50 | 10 ~ 25 | (-50 ، +50) | لا أحد |
| 2.5 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8 ± 0.2 |
| 1.25 مم UPC | ≤50 | 7 ~ 25 | (-50 ، +50) | لا أحد |
| 1.25 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8± 0.2 |
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
|
