تفاصيل المنتج:
|
| موصل: | MPO / MTP | نوع الموصل: | MPO / SC |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ + 80 ، 40 ~ + 85 | فقدان الإدراج: | معيار الخسارة والنخبة |
| اكتب: | وضع متعدد | ضمان: | 1 سنة |
| مواد: | البلاستيك وسبائك الألومنيوم | الطول الموجي: | 850 نانومتر / 1310 نانومتر / 1550 نانومتر |
| سعة: | SC Max 12core / LC Max 24core | ||
| تسليط الضوء: | 24f Array MPO Cassette Module,SM MM MPO Cassette Module,MPO MTP Fanout Cassette Module |
||

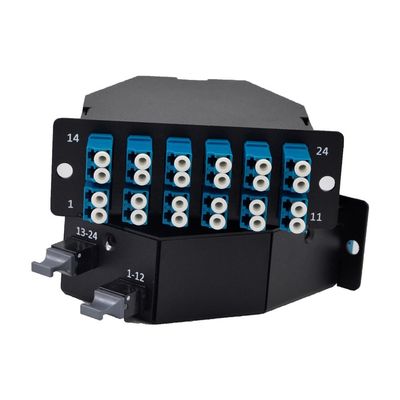

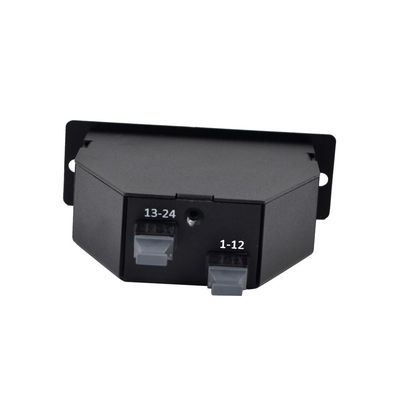

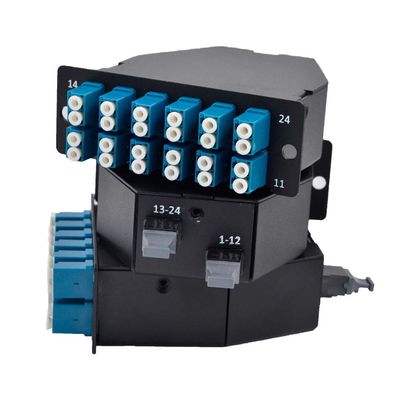

وحدة كاسيت MPO / MTP ذات صفيف الألياف منخفضة الخسارة SM / MM 24
وصف وحدة كاسيت MPO / MTP Fanout
توفر وحدات كاسيت MPO / MTP انتقالًا آمنًا بين موصلات MPO / MTP و LC أو SC المنفصلة.إنها توفر أداءً سريعًا وعاليًا وموثوقًا وطريقة فعالة لنشر ما يصل إلى 24 منفذًا ليفيًا LC أو 12 منفذ SC في وحدة واحدة. يمكن تركيب الوحدات في هيكل متعدد الفتحات 1U أو 4U 19 بوصة.وهي متوفرة في وضع متعدد وكابل أحادي الوضع.
ميزات وحدة كاسيت MPO / MTP Fanout
تصميم عالي الكثافة وصغير ، سهل وسريع التركيب.
متوفر في إصدارات 12/24/48 الألياف.
اتصالات ميدانية بجودة مضمونة وتبسط توجيه الألياف.
إدارة نظام معياري ، إعادة تكوين سهلة للتحركات والإضافات والتغييرات.
قطبية الألياف المخصصة في الوحدة.
تطبيقات وحدة كاسيت MPO / MTP Fanout
البنية التحتية لمركز البيانات.
إدارة الألياف عالية الكثافة.
شبكات الاتصالات وشبكات النطاق العريض / الكيبل التلفزيوني.
مباني LAN / WAN
MPO ذكر محول من وحدة كاسيت MPO / MTP
المواد: البولي بيوتيلين تيريفثالات (PBT)
لون أسود
دورات التزاوج: 1000 دورة تزاوج
غطاء الغبار: TPR
لون أسود
خسارة الإدراج: <0.5 ديسيبل
مادةمن وحدة كاسيت MPO / MTP:
الإسكان كاسيت:
المواد: سبائك الألومنيوم
التشطيب السطحي: معطف مسحوق أسود
| عدد الألياف | 12/24 | وضع الألياف | OM3 50/125 ميكرومتر |
| نوع الموصل الأمامي | 12 LC UPC دوبلكس | نوع الموصل الخلفي | 1x MPO UPC ذكر (مثبت) |
| محول MPO | مفتاح ما يصل إلى مفتاح لأسفل | الألياف الزجاجية | Corning ClearCurve® |
| فقدان الإدراج | MPO≤0.35 ديسيبل ، LC≤0.2 ديسيبل | تعويض الخساره | MPO≥20 ديسيبل ، LC≥30 ديسيبل |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية | درجة حرارة التخزين | -40 درجة مئوية إلى 75 درجة مئوية |
| الأبعاد (HxWxD) | 1.38 بوصة × 4.29 بوصة × 4.64 بوصة (35 × 109 × 118 ملم) | طلب | مطابقة لنوع كاسيت AF |
خصائص الأداء من وحدة كاسيت MTP / MPO:
| موصل أمامي | LC / SC مزدوج |
| مادة الأكمام | سيراميك زركونيا |
| فقدان الإدراج | الوضع المتعدد: UPC ≤0.2dB وضع فردي: APC ≤0.3dB UPC ≤0.2dB |
| تعويض الخساره | الوضع المتعدد: UPC ≥30dB وضع فردي: APC ≥60dB UPC ≥50dB |
توضيح قطبيةمن وضع فردي كاسيت :
بعبارات بسيطة ، موصل MTP® ، كما وصفه US Conec ، هو "موصل MPO عالي الأداء مع تحسينات متعددة للمنتج هندسيًا ، مما يحسن الأداء البصري والميكانيكي عند مقارنته بموصلات MPO العامة".موصلات MTP® و MPO متوافقة تمامًا.
MTP هي علامة تجارية من موصلات العلامات التجارية الأمريكية Conec و MTP® متوافقة تمامًا مع معيار IEC 61754-7 و TIA 604-5 - Type MPO.
تتضمن بعض المزايا والاختلافات بين موصلات MTP® و MPO ما يلي:
