| الاسم التجاري: | New Light |
| رقم الطراز: | ST |
| الـ MOQ: | 100 |
| السعر: | 0.1~100 |
| تفاصيل التعبئة: | حزمة التصدير القياسية |
| شروط الدفع: | T / T ، ويسترن يونيون ، موني جرام ، باي بال |

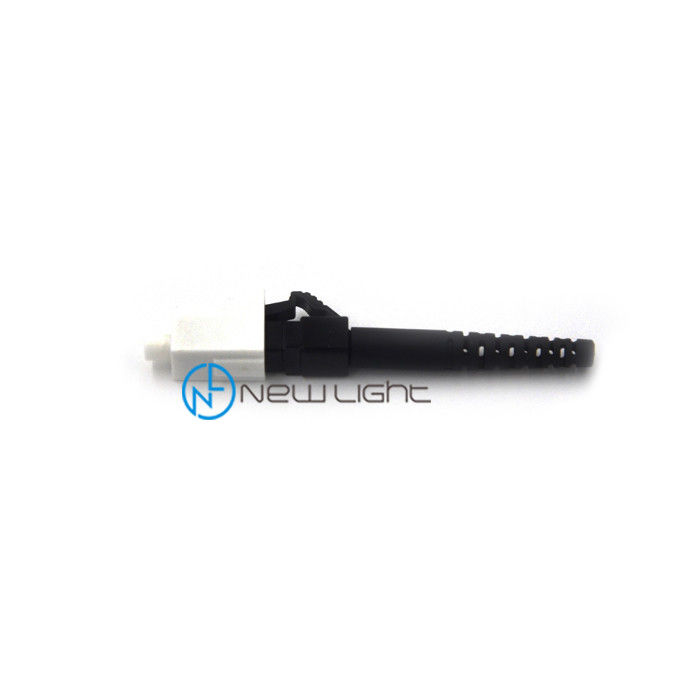

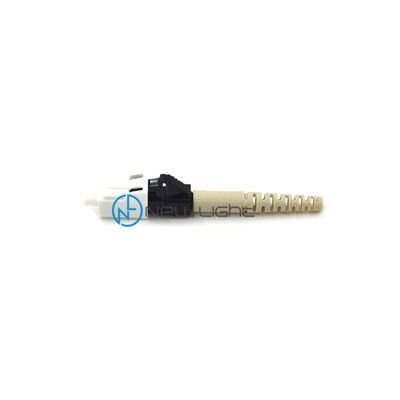

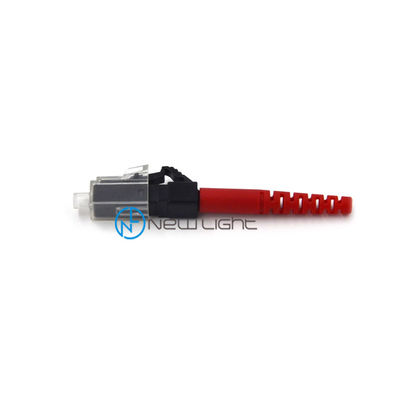

متعدد الوضع LC SX 0.9mm 2.0mm 3.0mm موصل الألياف البصرية الزاوية اليمنى
يعتبر سلك التصحيح بالألياف الضوئية أحد المكونات الأكثر استخدامًا في شبكة الألياف البصرية.الألياف البصرية
تسمى حبال التصحيح أحيانًا أيضًا كابلات الألياف البصرية أو كابلات تصحيح الألياف البصرية.بشكل عام هناك
نوعان من أسلاك التصحيح الألياف البصرية: وضع واحد الألياف البصرية التصحيح الحبال والألياف البصرية متعددة الوسائط
حبال التصحيح.هنا وضع الكلمة يعني وضع إرسال ضوء الألياف الضوئية في الألياف البصرية
قلب الكابل.عادةً ما يكون سلك تصحيح الألياف البصرية أحادي الوضع مع 9/125 من الألياف الزجاجية وهو سترة صفراء
سلك تصحيح الألياف البصرية متعدد الأوضاع ملون مع 50/125 أو 62.5 / 125 من الألياف الزجاجية ولونه برتقالي.
LC هو الشكل القصير لموصل Lucent ، موصل سلك تصحيح الألياف LC هو هيكل دفع ومزلاج ،
مع غلاف بلاستيكي وطويق سيراميك دقيق 1.25 مللي متر.نوع LC هو نوع شائع من الألياف الصغيرة
سلك التصحيح البصري الذي يقلل من المساحة ويستخدم على نطاق واسع للتركيب الكثيف.
موصل lc للألياف الضوئية هو جهاز ميكانيكي مصمم لمحاذاة موصلات الألياف البصرية.يحتوي على جلبة الربط التي تربط الحلقتين معًا.
محولات الألياف الضوئية هي نوع شفة في السكن البلاستيكي ؛محولات الوضع الفردي مزودة بغطاء من السيراميك بينما تكون محولات الألياف متعددة الأوضاع ذات غلاف برونزي.
موصل APC هو نوع من موصلات الألياف التي تقلل الانعكاس الخلفي بسبب تطبيق تلميع بزاوية 5 ° إلى 15 ° على وجوه النهاية.كما هو موضح في الصورة التالية.
يجب أن تتزاوج الموصلات المصقولة الزاوية فقط مع الموصلات الأخرى ذات الزاوية المصقولة.يؤدي التزاوج مع موصل مصقول غير بزاوية إلى خسارة إدخال عالية جدًا.بشكل عام ، الموصلات ذات الزاوية المصقولة لديها خسارة إدخال أعلى من الموصلات ذات النوعية الجيدة من التلامس الجسدي المستقيم.
قد تحقق موصلات الجودة "Ultra" انعكاسًا خلفيًا مشابهًا للموصل ذي الزاوية عند التوصيل ، لكن الاتصال المائل يحافظ على انعكاس منخفض للخلف حتى عند فصل نهاية خرج الألياف.
تتميز الوصلات المصقولة الزاوية بشكل واضح باستخدام التمهيد الأخضر لتخفيف الضغط ، أو جسم الموصل الأخضر.يتم تحديد الأجزاء عادةً عن طريق إضافة "/ APC" إلى الاسم.
على سبيل المثال ، يمكن تعيين موصل FC بزاوية FC / APC ، وقد يتم تعيين موصل LC بزاوية LC / APC ، إلخ.
عادةً ما تكون قيمة الخسارة المرتجعة لموصلات APC المتزاوجة في الحقل أكبر من -65 ديسيبل.بالنسبة لاتصال UPC ، يكون عادةً -55 ديسيبل.
عندما تكون الموصلات غير مقترنة - مثل المنافذ غير المستخدمة في إطار توزيع FTTP - تكون خسارة العودة لموصلات APC -65 ديسيبل أو أكبر ، مقارنة بموصلات UPC التي ستكون في حدود 14 ديسيبل.
الميزات:
► يتوافق مع IEC 61754-20 و TIA 604-2
انخفاض فقدان الإدراج وانعكاس الظهر
► مبيت على شكل حربة لإنهاء سهل
► جسم نحاسي مطلي بالنيكل
► حلقة سيراميك زركونيا مع نهاية عالية للكمبيوتر الشخصي
► RoHS ، متوافق مع معايير SvHC
التطبيقات:
► شبكات المنطقة المحلية
► شبكات معالجة البيانات
► تطبيق التوزيع
توزيع المباني
► أجهزة الاختبار والمختبرات
سهولة الاستعمال
| نوع الموصل | وضع واحد / متعدد |
| اللون | أزرق أخضر |
| كابل | 0.9 / 2.0 / 3.0 |
الميزات:
- انخفاض فقدان الإدراج وخسارة انعكاس الظهر
- سطح نهاية حلقة مقببة مسبقا
- مفتاح الدقة المضادة للدوران
- جسم نحاسي مطلي بالنيكل
--- أحذية نمط Telcordia
- الطويق الخزفي العائم
معامل
| اسم المنتجات | OEM / ODM 3.0mm الألياف البصرية ST موصل للداخلية توزيع التصحيح الحبل |
| نوع الوضع | وضع واحد / وضع متعدد |
| قطر الكابل | 0.9 /2.0 / 3.0 ملم |
| فقدان الإدراج | ≤ 0.3 ديسيبل (يمكن أن يكون فقد الإدخال المنخفض ≤ 0.35 ديسيبل) |
| تعويض الخساره | ≥60 ديسيبل |
| طول الموجة | 1310/1550 |
| مادة الطويق | سيراميك |
| درجة حرارة المشغل | -40 ~ + 85 درجة |
| OEM / ODM | مقبول |
| ضمان | 3 سنوات بعد الولادة |
| موعد التسليم | 2-15 يوم عمل (حسب الكمية الخاصة بك) |
موصل أكثر كمرجع
| نوع الموصل | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| نوع الوضع | وضع واحد أو متعدد |
| نوع الكابل | 0.9 / 2.0 / 3.0 ملم |
كيف تطلب
1. نوع الموصل: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع الوضع: وضع فردي (UPC و APC) / وضع متعدد (كمبيوتر شخصي)
3. قطر الكابل: 0.9 / 2.0 / 3.0 مم (يمكن تخصيص القطر الآخر)
4. مواد الطلاء: PVC / LSZH
5. عدد الألياف: بسيط / مزدوج / 4 كور / 6 كور / 8 كور / 12 كور / 48 كور / 96 نواة وهلم جرا
6. نوع الكابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول الحبل التصحيح: وفقا لمتطلباتكم
8. يجب أن يعلمنا موصل MPO / MTP بأي طريقة (نوع A / نوع B / نوع C) ، ذكر أم أنثى ، عدد الألياف (4/8/12/16/24/32 ألياف)
|
