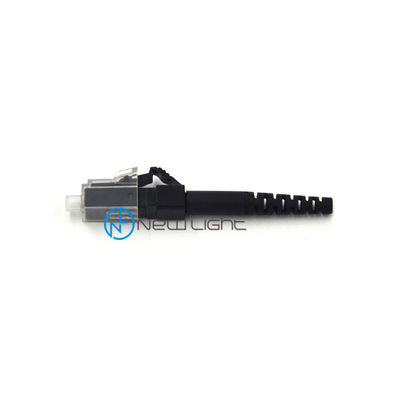

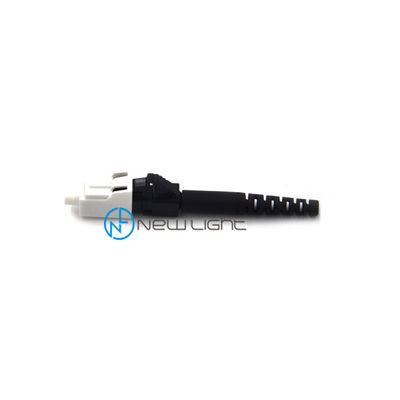

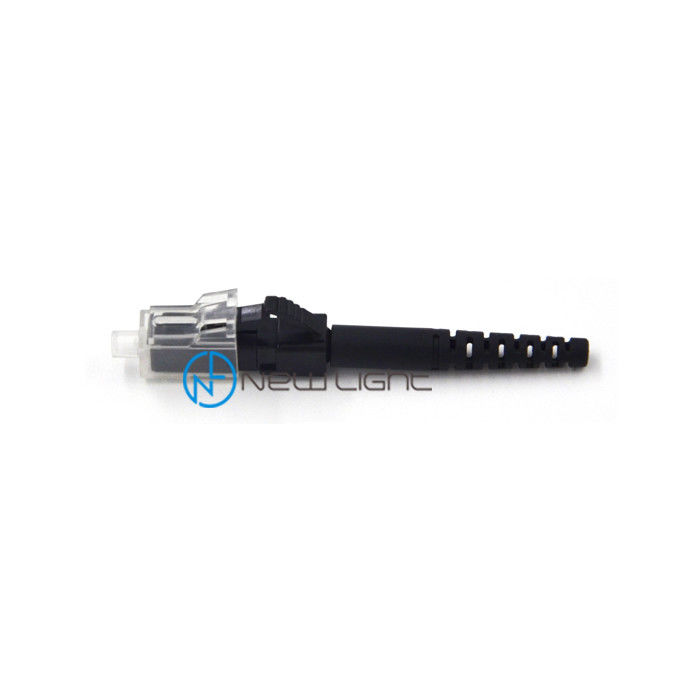

0.9 / 2.0 / 3.0mm PC multimode simplex / duplex lc fibre موصل

تم تطوير موصل LC بواسطة New Light Optics Technologies وهو نهج أكثر تطوريًا لتحقيق أهداف موصل SFF (عامل الشكل الصغير).
يستخدم موصل LC مكونات تقليدية لموصل SC مزدوج يحتوي على حلقات وخزف سيراميك مستقل مع الحجم الكلي المصغر بمقدار النصف.
تشتمل عائلة LC من الموصلات على تصميم بسيط مستقل ؛وموصل مزدوج متوفر في كل من الوضع الأحادي والتفاوتات متعددة الأوضاع ، وكلها مصممة باستخدام مزلاج بنمط RJ.
موصلات الألياف الضوئية ، وهي الطائر البصري للألياف البصرية ذو الدقة الثنائية ، يمكن تقسيم الإرساء وفقًا لوسط النقل إلى وضع أحادي ضوئي مشترك قائم على السليكون ، وصلات متعددة الأوضاع ، وغيرها مثل البلاستيك لوسط نقل الألياف كابلات العبور البصرية ، من خلال توصيل أشكال هيكل الرأس يمكن تقسيمها إلى: كابلات FC FC ، وصلات العبور SC ، كابلات التوصيل ST ، كابلات العبور LC ، كابلات العبور MTRJ ، كابلات العبور MPO ، كابلات العبور MU ، كابلات وصلة SMA.

يجب أن يتم ربط الموصلات المصقولة بزاوية فقط بموصلات أخرى مصقولة الزاوية.التزاوج مع موصل غير مصقول يسبب فقدان إدخال عالي جدًا.بشكل عام ، تتميز الموصلات المصقولة بالزاوية بفقدان إدخال أعلى من تلك الموصلات المادية المستقيمة ذات النوعية الجيدة.
قد تحقق الموصلات ذات الجودة "الفائقة" انعكاسًا مشابهًا للظهر لموصل بزاوية عند توصيله ، لكن الاتصال الزاوي يحافظ على انعكاس منخفض للظهر حتى عند فصل طرف الإخراج للألياف.

تتميز الوصلات المصقولة بزاوية بوضوح باستخدام حذاء أخضر لتخفيف الضغط ، أو جسم موصل أخضر.يتم تحديد الأجزاء عادةً عن طريق إضافة "/ APC" إلى الاسم.
على سبيل المثال ، يمكن تعيين موصل FC بزاوية FC / APC ، وقد يتم تعيين موصل LC بزاوية LC / APC ، إلخ.

عادةً ما تكون قيمة خسارة الإرجاع لموصلات APC المتزاوجة في الحقل أكبر من -65 ديسيبل.بالنسبة لاتصال UPC ، يكون عادةً -55 ديسيبل.
عندما تكون الموصلات غير موصولة - مثل المنافذ غير المستخدمة في إطار توزيع FTTP - تكون خسارة الإرجاع لموصلات APC -65 ديسيبل أو أكبر ، مقارنة بموصلات UPC التي ستكون في حدود 14 ديسيبل.

الميزات:

وضع واحد و Multimode
الأكمام زركونيا أو الأكمام البرونزية الفوسفور
متاح بدون شفة أو مع شفة للازدواج ، مما يوفر مساحة اللوحة
تلبية JIS5974 ومعيار bellcore GR-326
متوافق مع IEC874-14 و IEC874-19
جميع الأجزاء متوافقة مع بنفايات
انخفاض فقدان الإدراج وفقدان الانعكاس الخلفي
أحذية بألوان مختلفة
0.9 / 2.0 / 3.0 مم تمهيد

ر

التطبيقات:

networks شبكات المنطقة المحلية

networks شبكات معالجة البيانات

► تطبيق التوزيع

distribution توزيع المباني

► معدات الاختبار والمعامل

سهولة الاستعمال

الميزات:

--- فقدان الإدراج المنخفض وفقدان الانعكاس الخلفي
--- سطح نهاية الطويق قبل القبة
--- مفتاح الدقة المضادة للدوران
--- جسم نحاس مطلي بالنيكل
--- أحذية نمط Telcordia
--- حلقة سيراميك عائمة بحرية



معامل

موصل أكثر كمرجع

كيف تطلب

1. نوع الموصل: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع الوضع: وضع واحد (UPC و APC) / وضع متعدد (PC)
3. قطر الكابل: 0.9 / 2.0 / 3.0 مم (يمكن تخصيص قطر آخر)
4. مواد الطلاء: PVC / LSZH
5. العد الألياف: بسيطة / دوبلكس / 4 الأساسية / 6 الأساسية / 8 الأساسية / 12 الأساسية / 24 الأساسية / 48 الأساسية / 96 الأساسية وهلم جرا
6. نوع الكابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول سلك التصحيح: وفقا لمتطلباتكم
8. يجب أن يخبرنا موصل MPO / MTP بأي طريقة (نوع / نوع B / نوع C) ، ذكر أو أنثى ، عدد الألياف (4/8/12/16/24/32 ألياف)
