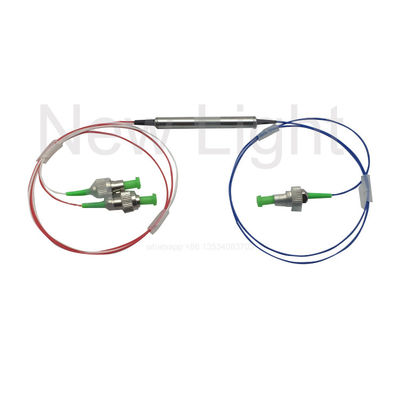

3 منافذ بصرية Mux Demux 100Ghz 200Ghz 1x2 DWDM Device قناة الاتحاد الدولي للاتصالات
1. الوصف:
100GHz/200GHz 1x2 wavelength multiplexer utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging to achieve optical add or drop at a ITU wavelength. يستخدم معدد إرسال الطول الموجي 1x2 بتردد 100 جيجاهرتز / 200 جيجاهرتز تقنية طلاء الأغشية الرقيقة والتصميم المملوك لتغليف البصريات الدقيقة بالربط المعدني غير المتدفق لتحقيق إضافة أو انخفاض بصري عند الطول الموجي للاتحاد الدولي للاتصالات. It provides ITU channel center wavelength, low insertion loss, high channel isolation, wide pass band, low temperature sensitivity and epoxy free optical path . وهي توفر الطول الموجي لمركز قناة الاتحاد ، وفقدان إدخال منخفض ، وعزل عالي للقناة ، ونطاق تمرير عريض ، وحساسية منخفضة لدرجة الحرارة ، ومسار بصري خالٍ من الإيبوكسي. It can be used for wavelength add/drop in telecommunication network system. يمكن استخدامه لإضافة / انخفاض الطول الموجي في نظام شبكة الاتصالات.
The 3 ports FWDM use the thin film filter to ensure high quality and perfect optical performance. تستخدم منافذ FWDM الثلاثة منافذ غشاء رقيق لضمان الجودة العالية والأداء البصري المثالي. It can achieve 1310&1490, 1550 two channel optical signal Mux and Demux, and was widely used in CATV, Telecommunications, Internet and so on. يمكن أن تحقق 1310 و 1490 ، 1550 إشارة ضوئية ثنائية القناة Mux و Demux ، واستخدمت على نطاق واسع في CATV ، والاتصالات ، والإنترنت ، وما إلى ذلك.
2.الميزات:
تباعد قنوات شبكة الاتحاد 100G أو 200G
خسارة الإدراج منخفضة
نطاق تمرير واسع
عزل قناة عالية
خالٍ من الإيبوكسي على المسار البصري
استقرار وموثوقية عالية
3. التطبيقات:
شبكة DWDM
توجيه الطول الموجي
مكبر الألياف الضوئية
الكيبل التلفزيوني الألياف البصرية
إضافة / إسقاط القناة
التطبيقات
شبكات الوصول
أنظمة مترو WDM
أنظمة إدارة الطلب على المسافات الطويلة
شبكات المؤسسة
مواصفات
| بند |
وحدة |
المعلمات |
| قناة التباعد |
غيغاهرتز |
200 |
| نطاق الطول الموجي |
|
قنوات C- أو L- النطاق 186.6 إلى 196.1 THz |
| نطاق المرور |
غيغاهرتز |
≥ +/- 33 |
| تموج نطاق المرور |
ديسيبل |
.30.3 |
| خسارة إدخال الإرسال |
ديسيبل |
.01.0 |
| تموج نطاق التمرير الانعكاسي |
ديسيبل |
≤0.2 |
| فقدان الإدراج الانعكاسي |
ديسيبل |
.40.4 |
| عزل الإرسال (القناة المجاورة) |
ديسيبل |
≥30 |
| عزل الإرسال (قناة غير متجاورة) |
ديسيبل |
≥50 |
| عزل الانعكاس |
ديسيبل |
≥13 |
| خسارة تعتمد على الاستقطاب |
ديسيبل |
≤0.2 |
| تشتت وضع الاستقطاب |
ملاحظة |
≤0.2 |
| الاتجاهية |
ديسيبل |
≥50 |
| تعويض الخساره |
ديسيبل |
≥45 |
| معالجة الطاقة الضوئية |
ميغاواط |
≥500 |
| حمل الشد |
ن |
≥5 |
| نطاق الحرارة الشغالة |
|
-5 إلى 70 |
| مدى درجة حرارة التخزين |
|
-40 إلى +85 درجة مئوية |
| نوع الألياف |
|
SMF-28e |
| البعد الحزمة |
مم |
5.5 × 34 ملم |
ملاحظة: جميع المواصفات مبنية على الاجهزة بدون موصلات ومضمونة
الطول الموجي والاستقطاب ودرجة الحرارة.
رسم الأبعاد( مم)
المؤامرة الطيفية (ديسيبل)
معلومات الطلبية
| المنتج |
تردد القناة |
الة النفخ |
طول الألياف |
موصل |
| 200 جرام |
شبكة الاتحاد |
1 = 250um ليف |
1 = 0.5 +/- 0.1 م |
0 = لا يوجد موصل |
| مرشح DWDM |
في النطاق C |
2 = 900um ألياف |
2 = 1.0 +/- 0.1 م |
1 = FC / UPC |
| |
|
3 = أخرى |
3 = أخرى |
2 = FC / APC |
| |
|
|
|
3 = SC / UPC |
| |
|
|
|
4 = SC / APC |
| |
|
|
|
5 = قانون العمل |
