تفاصيل المنتج:
|
| نوع الوضع: | وضع فردي | فقدان الإدراج: | ≤ 2.5 ديسيبل |
|---|---|---|---|
| نوع الموصل: | SC / UPC | نوبير القنوات: | 8 قناة |
| الطول الموجي: | 1470-1610 نانومتر | تموج نطاق المرور: | .300.30dB |
| تعويض الخساره: | ≥45 ديسيبل | قابلية الاشتقاق: | ≥50 ديسيبل |
| نوع الألياف: | Corning SMF-28 ultra | ||
| تسليط الضوء: | wdm في الألياف الضوئية,جدار إنهاء الألياف جبل مربع |
||

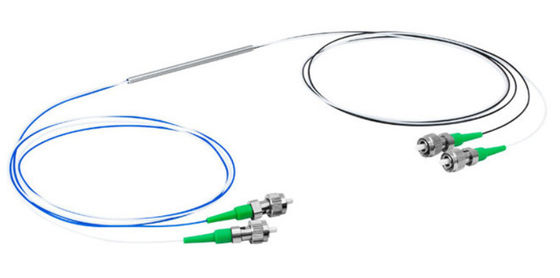

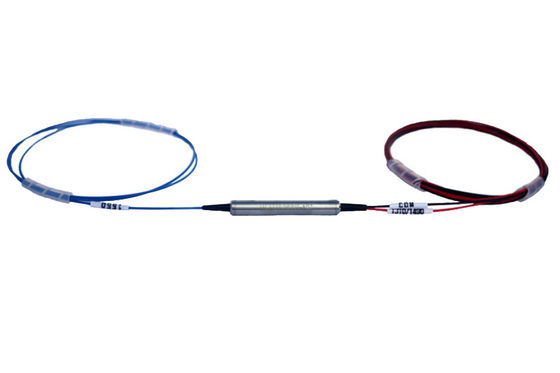

1550nm ممر / 980nm تعكس FWDM 980 / 1550nm Filter WDM مقسم الألياف البصرية
وصف

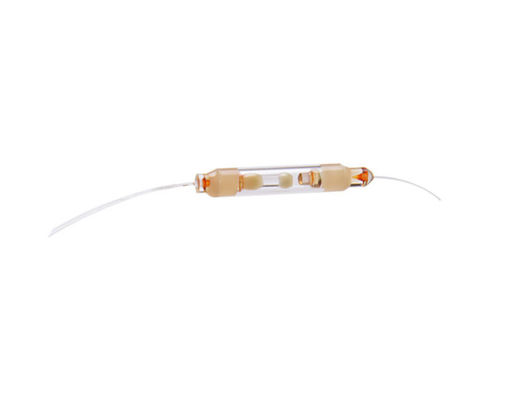

The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. يعتمد معدد تقسيم الطول الموجي 1310 / 1550nm Filter على تقنية مرشح الأغشية الرقيقة المستقرة بيئيًا. The devices combine or separate light at different wavelength in a wide wavelength range. تقوم الأجهزة بدمج أو فصل الضوء عند طول موجي مختلف في نطاق واسع من الطول الموجي. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. إنها توفر خسارة إدخال منخفضة جدًا ، واعتماد استقطابي منخفض ، وعزل عالي واستقرار بيئي ممتاز. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. يمكن تحقيق قدرة معالجة عالية من خلال معالجة ضفيرة فريدة وطلاء AR عالي الجودة. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. وقد تم استخدام هذه المكونات على نطاق واسع في EDFAs ومكبرات الصوت Raman وشبكات WDM والأدوات البصرية الليفية.
يعتمد WDM على تقنية ترشيح الأغشية الرقيقة التي أثبتت جدواها ، ويستخدم هذا WDM على نطاق واسع في نظام الاتصالات الضوئية بالألياف و EDFA حيث يلزم وجود نطاقات تشغيل مسطحة وعريضة.
2.الميزات:
نطاق تشغيل واسع
عزل القناة العالية
خسارة الإدراج منخفضة
موثوقية عالية واستقرار
3.التطبيقات:
EDFA
FTTH
نظام CATV
نظام إدارة الطلب على المياه
التطبيقات
شبكات الوصول
أنظمة مترو WDM
أنظمة إدارة الطلب على المسافات الطويلة
شبكات المؤسسة
مواصفات
| بند | وحدة | المعلمات |
| قناة التباعد | غيغاهرتز | 200 |
| نطاق الطول الموجي | قنوات C- أو L- النطاق 186.6 إلى 196.1 THz | |
| نطاق المرور | غيغاهرتز | ≥ +/- 33 |
| تموج نطاق المرور | ديسيبل | .30.3 |
| خسارة إدخال الإرسال | ديسيبل | .01.0 |
| تموج نطاق التمرير الانعكاسي | ديسيبل | ≤0.2 |
| فقدان الإدراج الانعكاسي | ديسيبل | ≤0.4 |
| عزل الإرسال (القناة المجاورة) | ديسيبل | ≥30 |
| عزل الإرسال (قناة غير متجاورة) | ديسيبل | ≥50 |
| عزل الانعكاس | ديسيبل | ≥13 |
| خسارة تعتمد على الاستقطاب | ديسيبل | ≤0.2 |
| تشتت وضع الاستقطاب | ملاحظة | ≤0.2 |
| الاتجاهية | ديسيبل | ≥50 |
| تعويض الخساره | ديسيبل | ≥45 |
| معالجة الطاقة الضوئية | ميغاواط | ≥500 |
| حمل الشد | ن | ≥5 |
| نطاق الحرارة الشغالة | -5 إلى 70 | |
| مدى درجة حرارة التخزين | -40 إلى +85 درجة مئوية | |
| نوع الألياف | SMF-28e | |
| البعد الحزمة | مم | 5.5 × 34 ملم |
ملاحظة: جميع المواصفات مبنية على الاجهزة بدون موصلات ومضمونة
الطول الموجي والاستقطاب ودرجة الحرارة.
رسم الأبعاد( مم)
المؤامرة الطيفية (ديسيبل)
معلومات الطلبية
| المنتج | تردد القناة | الة النفخ | طول الألياف | موصل |
| 200 جرام | شبكة الاتحاد | 1 = 250um ليف | 1 = 0.5 +/- 0.1 م | 0 = لا يوجد موصل |
| مرشح DWDM | في النطاق C | 2 = 900um ليف | 2 = 1.0 +/- 0.1 م | 1 = FC / UPC |
| 3 = أخرى | 3 = أخرى | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = قانون العمل |
