| الاسم التجاري: | New Light |
| رقم الطراز: | FC APC |
| الـ MOQ: | 10 |
| السعر: | 1~30 |
| تفاصيل التعبئة: | تعبئة التصدير |
| شروط الدفع: | T/T, ويسترن يونيون, MoneyGram, باي بال |
اسم المنتج من الألياف الضوئية المروج
SM Circulators ، 1310 نانومتر الألياف البصرية المروج نوع وضع واحد
وصف الألياف الضوئية

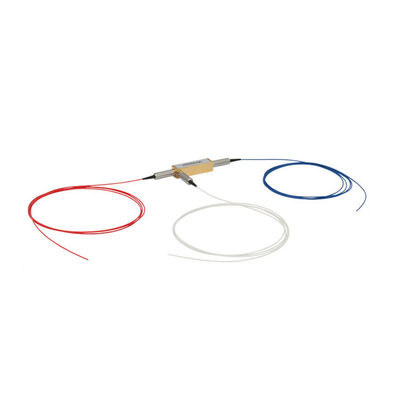

1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. تتوفر 1310 nm SM Fiber Optic Circular بدون توقف ، مع موصلات FC / PC ، أو مع موصلات FC / APC. The FC/PC and FC/APC connectors have a 2 mm narrow key. تحتوي موصلات FC / PC و FC / APC على مفتاح ضيق 2 مم.
إن أجهزة الدوران CIR1310 و CIR1310-FC و CIR1310-APC لديها قدرة معالجة قصوى تبلغ 300 ميجاوات (CW).
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. إن CIR-1310-50-APC دارة ألياف بصرية عريضة النطاق مصممة خصيصًا لتطبيقات OCT. This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). تتميز هذه المروحة بمدى أوسع من الطول الموجي من المروحة الضوئية الليفية SM 1310 nm القياسية ولديها قدرة معالجة قصوى تبلغ 500 mW (CW).
يمكن استخدام أجهزة الدوران لإرسال الإشارات الضوئية من خلال ليف واحد في اتجاهين.
يشبه المروج البصري المروج الإلكتروني ويقوم كلاهما بوظائف مماثلة.
المرسل البصري هو جهاز ثلاثي المنافذ يسمح للضوء بالسير في اتجاه واحد فقط.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. ستخرج الإشارة التي تدخل المنفذ 1 من المنفذ 2 بأقل خسارة ، بينما ستخرج الإشارة التي تدخل المنفذ 2 من المنفذ 3 بأقل خسارة. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. يعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذ 1 ، ويعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذين 2 و 1.
Optical circulators are non-reciprocal devices. أجهزة النشر الضوئية هي أجهزة غير متبادلة. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. هذا يعني أن أي تغييرات في خصائص الضوء الناتجة عن المرور عبر الجهاز لا يتم عكسها بالسفر في الاتجاه المعاكس.
ميزات جهاز توزيع الألياف الضوئية
عزل عالي وخسارة عالية في العودة
فقدان إدخال منخفض و PDL
مسار بصري خالي من الايبوكسي
تطبيقات جهاز توزيع الألياف الضوئية
مواصفات جهاز توزيع الألياف الضوئية
| بند | وحدة | المعلمات | |||
| طول موجة التشغيل | نانومتر | 1064 | |||
| عرض النطاق | نانومتر | ± 5 | ± 10 | ± 20 | ± 30 |
| عزل | ديسيبل | ≥25 | ≥23 | ≥20 | ≥20 |
| فقدان الإدراج @ باند ، 23 ℃ | ديسيبل | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ديسيبل | ≤0.2 | |||
| تعويض الخساره | ديسيبل | ≥ 50 | |||
| كروس توك | ديسيبل | ≥ 45 | |||
| PDL | ديسيبل | ≤ 0.1 | |||
| أقصى قوة بصرية | ميغاواط | ≤ 300 | |||
| نوع الألياف | / | مرحبا 1060 | |||
| درجة حرارة التشغيل | 0ج | 0 ~ 50 | |||
| درجة حرارة التخزين | 0ج | -40 ~ 85 | |||
| أبعاد العبوة | مم | 34x8.4x8.4 (P1) | |||
ملحوظة:
2. المواصفات قابلة للتغيير دون إشعار.
البعد المروج الألياف البصرية (مم)
تداول الألياف الضوئيةالطلب الأولمعلومات(مثال: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| الطول الموجي | عرض النطاق | نوع الألياف | طول الألياف | نوع الموصل | |
|
1.1064 نانومتر |
1. ± 5nm |
1.250 ميكرومتر من الألياف |
1.0.5 +/- 0.1 م |
0.لا موصل |
|
|
| الاسم التجاري: | New Light |
| رقم الطراز: | FC APC |
| الـ MOQ: | 10 |
| السعر: | 1~30 |
| تفاصيل التعبئة: | تعبئة التصدير |
| شروط الدفع: | T/T, ويسترن يونيون, MoneyGram, باي بال |
اسم المنتج من الألياف الضوئية المروج
SM Circulators ، 1310 نانومتر الألياف البصرية المروج نوع وضع واحد
وصف الألياف الضوئية
1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. تتوفر 1310 nm SM Fiber Optic Circular بدون توقف ، مع موصلات FC / PC ، أو مع موصلات FC / APC. The FC/PC and FC/APC connectors have a 2 mm narrow key. تحتوي موصلات FC / PC و FC / APC على مفتاح ضيق 2 مم.
إن أجهزة الدوران CIR1310 و CIR1310-FC و CIR1310-APC لديها قدرة معالجة قصوى تبلغ 300 ميجاوات (CW).
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. إن CIR-1310-50-APC دارة ألياف بصرية عريضة النطاق مصممة خصيصًا لتطبيقات OCT. This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). تتميز هذه المروحة بمدى أوسع من الطول الموجي من المروحة الضوئية الليفية SM 1310 nm القياسية ولديها قدرة معالجة قصوى تبلغ 500 mW (CW).
يمكن استخدام أجهزة الدوران لإرسال الإشارات الضوئية من خلال ليف واحد في اتجاهين.
يشبه المروج البصري المروج الإلكتروني ويقوم كلاهما بوظائف مماثلة.
المرسل البصري هو جهاز ثلاثي المنافذ يسمح للضوء بالسير في اتجاه واحد فقط.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. ستخرج الإشارة التي تدخل المنفذ 1 من المنفذ 2 بأقل خسارة ، بينما ستخرج الإشارة التي تدخل المنفذ 2 من المنفذ 3 بأقل خسارة. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. يعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذ 1 ، ويعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذين 2 و 1.
Optical circulators are non-reciprocal devices. أجهزة النشر الضوئية هي أجهزة غير متبادلة. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. هذا يعني أن أي تغييرات في خصائص الضوء الناتجة عن المرور عبر الجهاز لا يتم عكسها بالسفر في الاتجاه المعاكس.
ميزات جهاز توزيع الألياف الضوئية
عزل عالي وخسارة عالية في العودة
فقدان إدخال منخفض و PDL
مسار بصري خالي من الايبوكسي
تطبيقات جهاز توزيع الألياف الضوئية
مواصفات جهاز توزيع الألياف الضوئية
| بند | وحدة | المعلمات | |||
| طول موجة التشغيل | نانومتر | 1064 | |||
| عرض النطاق | نانومتر | ± 5 | ± 10 | ± 20 | ± 30 |
| عزل | ديسيبل | ≥25 | ≥23 | ≥20 | ≥20 |
| فقدان الإدراج @ باند ، 23 ℃ | ديسيبل | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ديسيبل | ≤0.2 | |||
| تعويض الخساره | ديسيبل | ≥ 50 | |||
| كروس توك | ديسيبل | ≥ 45 | |||
| PDL | ديسيبل | ≤ 0.1 | |||
| أقصى قوة بصرية | ميغاواط | ≤ 300 | |||
| نوع الألياف | / | مرحبا 1060 | |||
| درجة حرارة التشغيل | 0ج | 0 ~ 50 | |||
| درجة حرارة التخزين | 0ج | -40 ~ 85 | |||
| أبعاد العبوة | مم | 34x8.4x8.4 (P1) | |||
ملحوظة:
2. المواصفات قابلة للتغيير دون إشعار.
البعد المروج الألياف البصرية (مم)
تداول الألياف الضوئيةالطلب الأولمعلومات(مثال: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| الطول الموجي | عرض النطاق | نوع الألياف | طول الألياف | نوع الموصل | |
|
1.1064 نانومتر |
1. ± 5nm |
1.250 ميكرومتر من الألياف |
1.0.5 +/- 0.1 م |
0.لا موصل |
