تفاصيل المنتج:
|
| الموصل: | MPO / MTP | نوع الموصل: | MPO / LC / SC / FC / ST / MU، MPO، MTP، MPO-MPO / MPO-LC |
|---|---|---|---|
| إدخال خسار: | الخسارة القياسية والنخبة | اكتب: | طريقة واحدة / متعدد وضع |
| ضمان: | 2 سنة | مواد: | البلاستيك وسبائك الألومنيوم |
| الطول الموجي: | 850nm و/ 1310NM / 1550nm | اسم المنتج: | الألياف عالية الكثافة MTP-12 كاسيت |
| اللون: | أرجواني ، أصفر / أحمر / أكوا | ||
| إبراز: | وحدة casstte MTP,لوحة التصحيح كاسيت MPO |
||

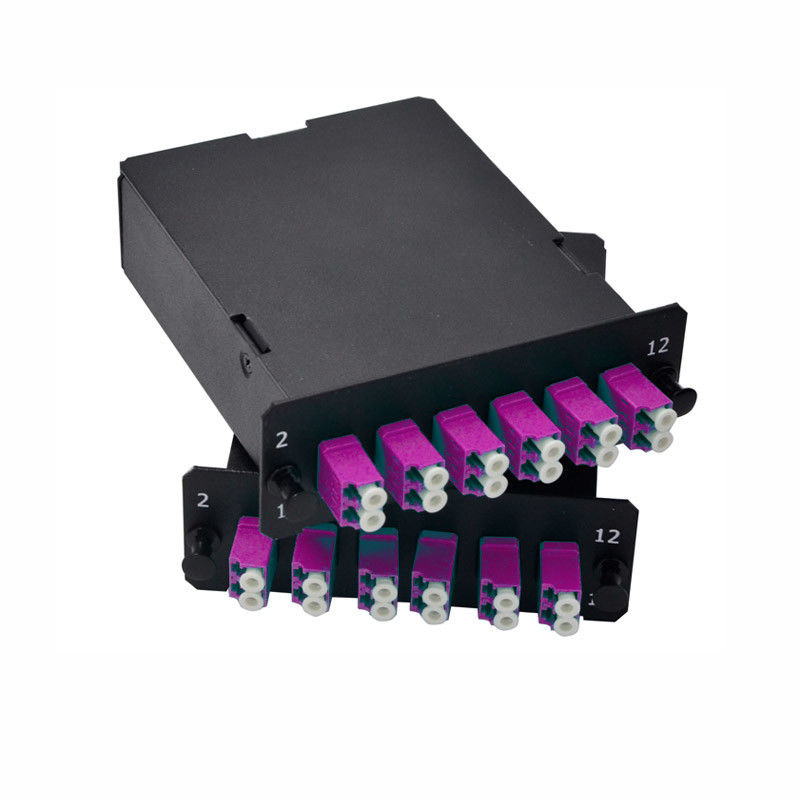

FTTX الألياف البصرية MPO / MTP مربع المحطة لنظام نقل الألياف البصرية
وصف المنتج:
توفر Light FTTX من الألياف الضوئية MPO / MTP كاسيت ، مربع المحطة الطرفية 1RU ، لوحة التصحيح انتقالًا آمنًا بين الموصلات المنفصلة MPO و LC أو SC. يتم استخدامها لربط العمود الفقري MPO مع الترقيع LC أو SC.
يسمح النظام المعياري بالنشر السريع للبنية التحتية لمركز البيانات عالي الكثافة بالإضافة إلى استكشاف الأخطاء وإصلاحها وإعادة التكوين أثناء التحركات والإضافات والتغييرات. يمكن تركيبه في هيكل متعدد الأجزاء 1U أو 4U 19 ".

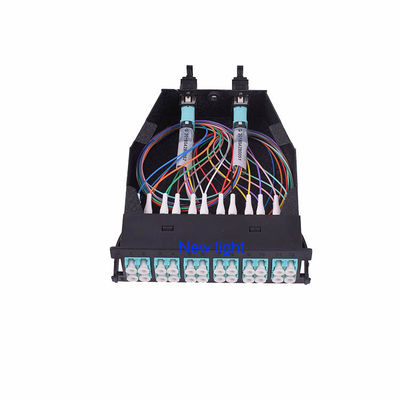

تحتوي كاسيتات MPO على وحدات تحكم MPO-LC يتم التحكم فيها من المصنع واختبارها لتوفير أداء وموثوقية بصرية. يتم تقديم إصدارات MPO Elite و LC أو SC Premium منخفضة الفقدان تتميز بخسارة منخفضة للإدخال للشبكات عالية السرعة التي تتطلب ميزانية عالية.
التطبيقات:
1. نظام نقل الألياف البصرية
2. شبكات الكيبل التلفزيوني
3. شبكة محلية
4. اختبار / أدوات القياس
المميزات:
1. حجم قياسي 19 بوصة ، يصلح للرف 19 بوصة ، يتوفر مقاس 23 بوصة عند الطلب.
2. الحجم القياسي هو 1U ، 2U ، أو 4U متوفرة عند الطلب
3. 12،24،48،96 ميناء اختياري
4. مناسبة لل SC ، FC ، ST ، LC محول ، المزدوجة وبسيطة على حد سواء المتاحة.
5. التصميم الذكي لتوفير حماية شركة لتوصيل محطة الكابلات البصرية وتركيب محول الألياف البصرية
6. توفير إنهاء ، حماية ، اتصال ، إدارة كابل الألياف البصرية
7. بنفايات متوافقة
8. التجميع الكامل (تحميل) أو لوحة فارغة اختياري
9. أسود أو أبيض اللون
أفضلية:
1. شهادة UL تجعل رافعة الجودة تكون الأفضل.
2. البحوث والتنمية المستقلة ، يمكن تعديلها وفقا لمتطلبات العملاء
3. حزمة OEM المتاحة ، يمكننا طباعة شعارك الملون ، وطباعة مربع OEM الخاص بك ، OEM كرتون
يتم تصنيع جميع شرائط Light MTP / MPO الجديدة بكابلات ألياف ضوئية عالية الجودة من كورنينج ، وهي متوفرة في أوضاع الألياف المختلفة: أحادية الوضع (9/125 م) ، و Multimode OM1 (62.5 / 125um) ، و Multimode OM3 (50 / 125um) وغيرها . تحتوي هذه الأشرطة أيضًا على العديد من منافذ موصل الألياف البصرية الشائعة ، بما في ذلك: LC ، LC / APC ، SC ، SC / APC ، FC ، FC / APC ، وموصلات الألياف البصرية ST. يمكن تصنيع جميع أشرطة MTP / MPO الخاصة بـ Fibertronics إما بواسطة موصلات MTP / MPO من الذكور أو الإناث لتناسب احتياجاتك.
تعد FHD High Density Series حلاً متعدد الاستخدامات بأحجام متعددة (1U / 2U / 4U) وأنماط لبناء العمود الفقري ومراكز البيانات وتطبيقات المؤسسات ، 1U حتى 96 LC ألياف.
مواصفات المنتج:
• تصميم وحدات عالية الكثافة ، ما يصل إلى 96 الألياف في 1U للاستخدام الفعال.
• شريط كاسيت مُنهي مسبقًا لتحسين الموثوقية والنشر السريع.
• موصلات عالية الأداء لتحقيق ميزانية بصرية منخفضة الخسارة.
• تسمح وحدات Plug-N-play بالتثبيت السريع لروابط الألياف المتعددة.
• المقدمة في مجموعة واسعة من تكوينات الأداء والقطبية.
• كورنينج الألياف متوافقة مع معايير Telcordia ، EIA / TIA و IEC.
معرفة المزيد ، الرجاء الرابط:
https://youtu.be/vq-AZxb1ab4
| عدد الألياف | 12/24 | وضع الألياف | OM3 50/125 ميكرون |
| نوع الموصل الأمامي | 12 LC UPC Duplex | نوع الموصل الخلفي | 1x MPO UPC Male (مثبت) |
| محول MPO | مفتاح يصل إلى مفتاح أسفل | الألياف الزجاجية | كورنينج ClearCurve® |
| فقدان الإدراج | MPO≤0.35 ديسيبل ، LC≤0.2 ديسيبل | تعويض الخساره | MPO≥ 20 ديسيبل ، LC≥30 ديسيبل |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية | درجة حرارة التخزين | -40 درجة مئوية إلى 75 درجة مئوية |
| الأبعاد (HxWxD) | 1.38''x4.29''x4.64 '' (35x109x118 مم) | تطبيق | مطابقة لنوع AF كاسيت |
خصائص الأداء:
| الموصل الأمامي | LC / SC الطباعة على الوجهين |
| المواد من الأكمام | زركونيا سيراميك |
| فقدان الإدراج | المتعدد: UPC ≤0.2dB وضع واحد: APC ≤0.3dB UPC ≤0.2dB |
| تعويض الخساره | المتعدد: UPC ≥ 30dB وضع واحد: APC ≥ 60dB UPC ≥50dB |
التوضيح قطبية:
في أي عملية تثبيت ، من المهم التأكد من أن جهاز الإرسال في أحد الطرفين يطابق جهاز الاستقبال المقابل في الطرف الآخر. توفر FS عددًا من الحلول الذكية التي يمكن أن تساعدك في إدارة وتحسين شبكتك والاتصال بها.
