| الاسم التجاري: | New Light |
| رقم الطراز: | SC -SC (LC ، ST ، FC ، إلخ) |
| الـ MOQ: | 1 ~ 100000 |
| السعر: | 0.1~100 |
| تفاصيل التعبئة: | مقابل كيس + علبة كرتون |
| شروط الدفع: | T/T, ويسترن يونيون, MoneyGram, باي بال |
الألياف البصرية اسم الحبل التصحيح

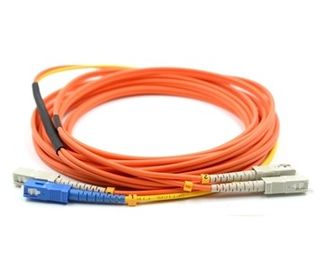

MCP SC PC إلى SC UPC الطباعة على الوجهين 62.5 / 125 الألياف البصرية وضع التصحيح الحبل 3 متر
كيف يعمل كابل تكييف الوضع
تعود الحاجة إلى سلك تصحيح الألياف البصرية هذا إلى طبيعة الإطلاق أحادية النمط لوحدات الإرسال والاستقبال ذات الموجة الطويلة (1300nm) المستخدمة لشبكة جيجابت إيثرنت.
يمكن أن يؤدي إطلاق ليزر أحادي الوضع إلى مركز الألياف المتعددة إلى إنشاء إشارات متعددة تربك جهاز الاستقبال في الطرف الآخر من الألياف.
في هذه الحالة ، يعمل سلك تصحيح الوضع على التخلص من هذه الإشارات المتعددة من خلال السماح بإطلاق إزاحة الوضع المفرد بعيدًا عن مركز الألياف متعددة الوسائط. تخلق نقطة الإزاحة هذه إطلاقًا مشابهًا لإطلاقات LED متعددة الوسائط النموذجية. (انظر الرسم البياني أدناه)
الألياف البصرية التصحيح الحبل المعلمة التقنية
| معامل | تخصيص | |||||
| فقدان الإدراج | اتجاه انتقال مصدر الضوء | اختبار الطول الموجي | فقدان الإدراج | |||
| D → B | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| B → D | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| C → A | 850 نانومتر ، 1300 نانومتر | .0 15.0 ديسيبل (50/125 م) ؛ .0 18.0 ديسيبل (62.5 / 125 م) | ||||
| A → C | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| C → A | 1310 نانومتر ، 1550 نانومتر | 2.10 ديسيبل (50/125 م) ؛ 2.60 ديسيبل (62.5 / 125 م) | ||||
| تعويض الخساره | SM APC≥60.0dB ؛ SM UPC≥50.0dB | MM PC≥35.0dB | ||||
| متانة | 1000 التزاوج ، نموذجي | |||||
| درجة الحرارة التشغيل | -20 ℃ إلى + 70 ℃ | |||||
| الدفع في الأفق | -40 ℃ إلى + 85 ℃ | |||||
|
| الاسم التجاري: | New Light |
| رقم الطراز: | SC -SC (LC ، ST ، FC ، إلخ) |
| الـ MOQ: | 1 ~ 100000 |
| السعر: | 0.1~100 |
| تفاصيل التعبئة: | مقابل كيس + علبة كرتون |
| شروط الدفع: | T/T, ويسترن يونيون, MoneyGram, باي بال |
الألياف البصرية اسم الحبل التصحيح
MCP SC PC إلى SC UPC الطباعة على الوجهين 62.5 / 125 الألياف البصرية وضع التصحيح الحبل 3 متر
كيف يعمل كابل تكييف الوضع
تعود الحاجة إلى سلك تصحيح الألياف البصرية هذا إلى طبيعة الإطلاق أحادية النمط لوحدات الإرسال والاستقبال ذات الموجة الطويلة (1300nm) المستخدمة لشبكة جيجابت إيثرنت.
يمكن أن يؤدي إطلاق ليزر أحادي الوضع إلى مركز الألياف المتعددة إلى إنشاء إشارات متعددة تربك جهاز الاستقبال في الطرف الآخر من الألياف.
في هذه الحالة ، يعمل سلك تصحيح الوضع على التخلص من هذه الإشارات المتعددة من خلال السماح بإطلاق إزاحة الوضع المفرد بعيدًا عن مركز الألياف متعددة الوسائط. تخلق نقطة الإزاحة هذه إطلاقًا مشابهًا لإطلاقات LED متعددة الوسائط النموذجية. (انظر الرسم البياني أدناه)
الألياف البصرية التصحيح الحبل المعلمة التقنية
| معامل | تخصيص | |||||
| فقدان الإدراج | اتجاه انتقال مصدر الضوء | اختبار الطول الموجي | فقدان الإدراج | |||
| D → B | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| B → D | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| C → A | 850 نانومتر ، 1300 نانومتر | .0 15.0 ديسيبل (50/125 م) ؛ .0 18.0 ديسيبل (62.5 / 125 م) | ||||
| A → C | 850 نانومتر ، 1300 نانومتر | ماكس .≤ 0.30 ديسيبل | ||||
| C → A | 1310 نانومتر ، 1550 نانومتر | 2.10 ديسيبل (50/125 م) ؛ 2.60 ديسيبل (62.5 / 125 م) | ||||
| تعويض الخساره | SM APC≥60.0dB ؛ SM UPC≥50.0dB | MM PC≥35.0dB | ||||
| متانة | 1000 التزاوج ، نموذجي | |||||
| درجة الحرارة التشغيل | -20 ℃ إلى + 70 ℃ | |||||
| الدفع في الأفق | -40 ℃ إلى + 85 ℃ | |||||
