| الاسم التجاري: | New Light |
| رقم الطراز: | MPO / MTP - MTP / MPO |
| الـ MOQ: | أجهزة الكمبيوتر 1 |
| السعر: | can be negotiated |
| تفاصيل التعبئة: | مقابل كيس + علبة كرتون |
| شروط الدفع: | الاعتماد المستندي، تي/تي، يونيون MoneyGram، بأي بال |

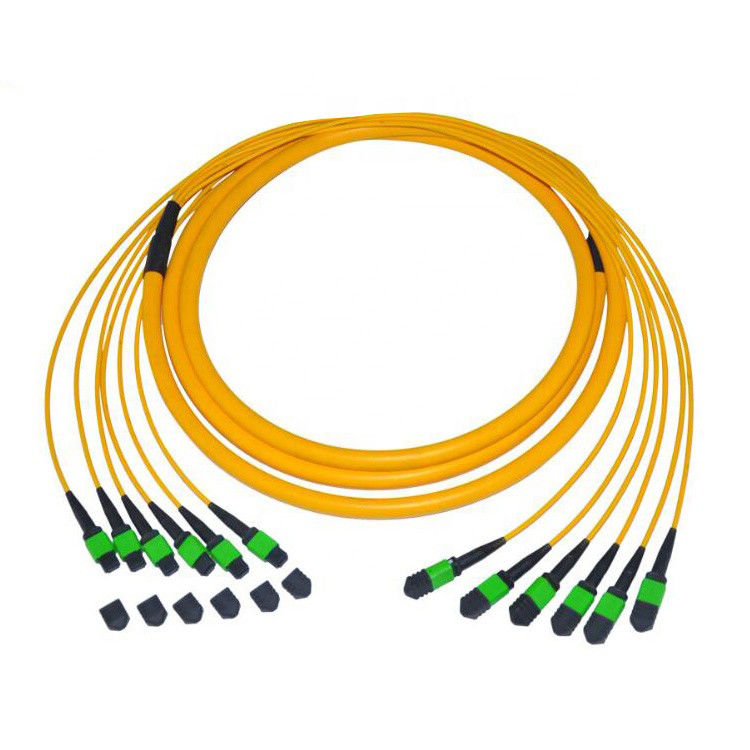

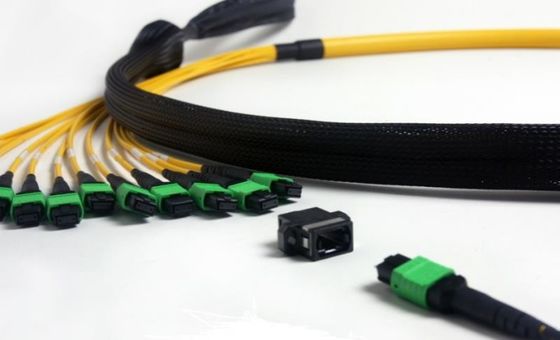

12 الألياف الجذع MTP / MPO PVC جولة كابل وضع واحد 9/125 الألياف البصرية التصحيح الحبل
نوع الموصل: MPO-female ، MPO-male
الطويق نهاية الوجه: PC ، APC
عدد نوى الألياف: 4 ، 8 ، 12 ، 24
نوع الموصل: MPO-female ، MPO-male ، FC ، SC ، LC ، ST ، MTRJ
الطويق نهاية الوجه: PC ، UPC ، APC
النوع الأساسي: SM ، MM (OM1 ، OM2 ، OM3 ، OM4)
قطر الكابل (مم): 0.9 ، 2 ، 3
طول الكابل (M): L = 1 ، 2 ، 3 ......
طول ضفيرة (M): L1 = 0.5 ، 0.6 ، 1.0
نوع الكابل: RJ: كابل الشريط ، RB: كابل الشريط العاري ، RI: ميني كابل جولة
مؤشر تدخل MPO
| نوع الموصل | عناصر الاختبار | دقيقة | ماكس |
| MPO PC | ROC_X (ABS) (مم) | 500 | |
| ROC_Y (ABS) (مم) | 50 | ||
| Angle_X (درجة) | -0.2 | 0.2 | |
| Angle_Y (درجة) | -0.2 | 0.2 | |
| ماكس. درهم. جميع الألياف (نانومتر) | -600 | 600 | |
| Max.DH.Ave (س.خ) | -300 | 300 | |
| Max.DH.Adj (س.خ) | -300 | 300 | |
| ماكس. تراجع الأساسية (نانومتر) | -300 | 300 | |
| ارتفاع الألياف (نانومتر) | -300 | 300 | |
| ROC_X (ABS) (مم) | 1000 | 3000 | |
| MPO APC | ROC_X (ABS) (مم) | 500 | |
| ROC_Y (ABS) (مم) | 50 | ||
| Angle_X (درجة) | -0.2 | 0.2 | |
| Angle_Y (درجة) | 7.8 | 8.2 | |
| ماكس. درهم. جميع الألياف (نانومتر) | -600 | 600 | |
| Max.DH.Ave (س.خ) | -300 | 300 | |
| Max.DH.Adj (س.خ) | -300 | 300 | |
| Fiberheight (س.خ) |
ما هي طلبات MPO / MTP t est؟
طلب واجهة:
| 400 × | عيب الوصف | السماح الكمية | |
| الألياف (9um، 50um، 62.5um) | خدوش بيضاء | ≤3um | غير محدود |
| بقعة | ≤2um | 5 قطع | |
| خلل | / | غير مسموح | |
| الكسوة (62.5-125um) | خدوش بيضاء | ≤3um | غير محدود |
| ≤5um | 1 أجهزة الكمبيوتر | ||
| الخدوش السوداء | ≤3um | 2 جهاز كمبيوتر شخصى | |
| بقعة سوداء | ≤2um | غير محدود | |
| ≤5um | 3 قطع | ||
| خلل | ≤2um | حول غير محدود | |
| ≤15um | الطول الكلي أقل من طول الجانب 1/4 | ||
| حلقه بلاستيكيه | / | غير محدود | |
b.Performance:
| MPO / MTP | SM الطويق القياسية | SM انخفاض خسارة الطويق | MM الطويق القياسية | MM انخفاض خسارة الطويق | |
| ايل الخسارة | نموذجي | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| ماكس | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | d 25 ديسيبل | d 35 ديسيبل | ||
| PC ≥ 40dB | |||||
| التكرار | .300.30dB (التوصيل أكثر من 500 مرة) | 0.30 ديسيبل (المكونات أكثر من 1000 مرة) | |||
| التبادلية | .300.30dB (مع أي موصل مطابق) | ||||
| قوة الشد | .300.30dB (أقصى توتر 66N) | ||||
| صدمة | ≤0.30dB (10 ~ 55Hz) | ||||
| نطاق درجة حرارة | -40 درجة مئوية ~ + 75 درجة مئوية | ||||
مؤشرات التدخل:
| موصل MPO / MTP | اختبار الأبعاد الثلاثية |
| نصف قطر انحناء | X ≥2000mm ، Y ≥50mm |
| ارتفاع الألياف | 1000 ~ 4000 نانومتر |
| زاوية النهاية | X ± 0.3 ° ، Y ± 0.3 ° |
| تراجع الأساسية | 300nm ± |
d. التسامح طول:
| طول (M) | تفاوت |
| ≤10 | + 10 سم |
| 10 <L≤30 | + 15 سم |
| > 30 | + 10٪ |
تُستخدم طرق الاستقطاب الثلاثة من النوع A والنوع B والنوع C لضمان التوزيع الثنائي الاتجاه الصحيح.
اكتب A- مستقيم MPO جذع الكابل:
المحولات من مفتاح لأعلى إلى أسفل ، وكابل التصحيح 1 × A إلى B المزدوج ، و 1 x A إلى كابل التصحيح المزدوج.
نوع B الصليب MPO جذع الكابل:
Key-Up to Key-Up Adapters و 2 x A to A Duplex Patch Cable.
النوع C Cross Pair MPO Trunk Cable:
مفتاح المتابعة إلى محولات Key-Down و 2 x A لكابل التصحيح المزدوج.
باستخدام درجة الحرارة
-40 درجة ~ + 80 درجة
الوضعية :
معدات اختبار
FTTX + LAN
الألياف الضوئية الكيبل التلفزيوني
نظام الاتصالات البصرية
اتصالات
Pakcing:
سنقوم حزمة بواسطة كيس مقابل وعلبة الكرتون خارج. من أجل حماية البضائع غير معطوبة عند التسليم.
توصيل :
يمكننا تسليمه جوا وبحرا. انها وفقا لكمية والمتطلبات الخاصة بك.
دفع :
مصطلح الدفع: t / t ، l / c ، paypal / ويسترن يونيون / مونيغرام. إيداع 30 ٪ مقدما. الرصيد المدفوع قبل التسليم.
مصطلح السعر: EXW ، FOB ، CIF ، CFR. الباب الى الباب
المزيد من المنتجات :
لدينا الحبل التصحيح البصري ، جديلة ، محول ، المخفف ، مربع التوزيع ، موصل التجميع السريع. إذا كنت بحاجة إلى المزيد من المنتجات أو الكتالوج ، فلا تتردد في الاتصال بنا
|
