| الاسم التجاري: | New Light |
| رقم الطراز: | MPO / MTP - MTP / MPO |
| الـ MOQ: | 1 ~ 10000 |
| السعر: | 6~15 |
| تفاصيل التعبئة: | مقابل كيس + علبة كرتون |
| شروط الدفع: | الاعتماد المستندي، تي/تي، يونيون MoneyGram، بأي بال |

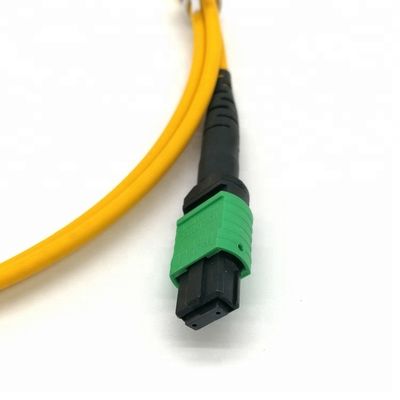

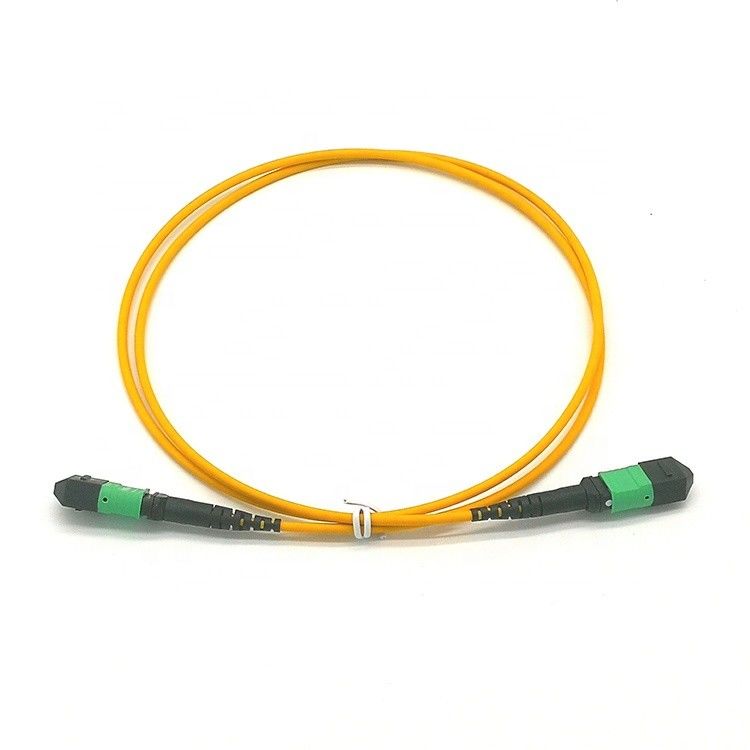

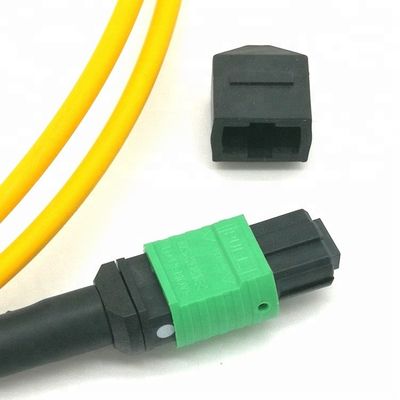

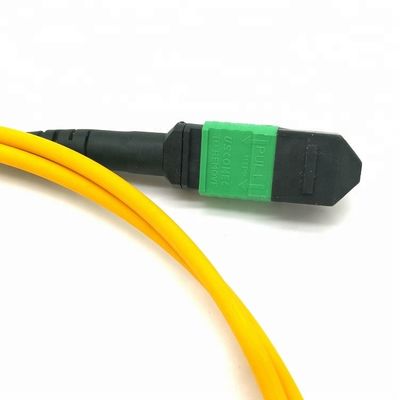

USCOME 24 الأساسية G657A1 LSZH 3.0 كابل وضع واحد الألياف البصرية MPO / MTP التصحيح الحبل
تم تصميم كبل MTP Trunk لتوصيل البصريات المباشرة وتطبيقات مركز البيانات عالي الكثافة 40G (12 النوى) و 100 G (24 النوى) ؛ موصلات US Conec MTP الأصلية متوافقة تمامًا مع معايير MPO.
يفي كابل الألياف البصرية FIBERCAN بالتوافق مع RoHS و UL ، ويتم اختبار جميع موصلات كبلات تصحيح الألياف بصريًا بنسبة 100٪ لفقدان الإدخال لضمان جودة جيدة.
| اسم P roduct: | USCOME 24 الأساسية G657A1 LSZH 3.0 كابل وضع واحد الألياف البصرية MPO / MTP التصحيح الحبل |
| نموذج | MTP / 2-3-4 / 5-6-78 |
| 1. موصل | MTP |
| 2. نوع البولندية | الكمبيوتر ، UPC ، APC. |
| 3. رقم التعريف الشخصي | F = أنثى |
| 4. B نهاية الموصل | MTP |
| 5. ب نوع البولندية | الكمبيوتر ، UPC ، APC. |
| 6. رقم التعريف الشخصي | F = أنثى |
| 7. نوع الألياف | B6A1 = G657A1. |
| 8. الألياف التهم | 24 النوى |
| سترة 9.Cable | V = PVC. Z = LSZH |
| 10. الطول | 1M |
| 11 بولارتي. | a ، b ، c المتاحة |
IEC61754-7 و GR-1435-CORE متوافقة.
تصميم وحدات ، هيكل قفل المكونات ، سهل للاختبار ، تثبيت ، إزالة وضبط. عادة ، يمكن أن تستوعب موصلات MTP / MPO المفردة عادة 12 ليفًا أو أكثر ، ويمكن أن تستوعب مساحة الأسلاك ذات الارتفاع 1U ما يصل إلى 96 واجهة LC بصرية ، قسم. توفير مساحة الخزانة والرف ، إدارة الكابلات بسهولة أنواع الألياف ، الكابلات المتاحة ، لتلبية احتياجات العملاء المختلفة.
يمكن الاختيار من الذكور والإناث. تحقيق تحديد المواقع بدقة مع محول متصل عبر وظيفة تحديد المواقع دبوس دبوس ، والاستقرار عالية.
الطويق متعدد النواة ، صغير الحجم وسرعة عالية وقدرة عالية لتلبية احتياجات أنظمة الاتصالات الألياف البصرية وأسلاك ربط عالية الكثافة عالية الكفاءة. للبنية التحتية المستقبلية للشبكة ، قابلة للتطوير بدرجة كبيرة ، تدعم متطلبات Ethernet والقنوات الليفية بسرعة 10 / 100-1 جيجابت في الثانية.
ما هي طلبات MPO / MTP t est؟
طلب واجهة:
| 400 × | عيب الوصف | السماح الكمية | |
| الألياف (9um، 50um، 62.5um) | خدوش بيضاء | ≤3um | غير محدود |
| بقعة | ≤2um | 5 قطع | |
| خلل | / | غير مسموح | |
| الكسوة (62.5-125um) | خدوش بيضاء | ≤3um | غير محدود |
| ≤5um | 1 أجهزة الكمبيوتر | ||
| الخدوش السوداء | ≤3um | 2 جهاز كمبيوتر شخصى | |
| بقعة سوداء | ≤2um | غير محدود | |
| ≤5um | 3 قطع | ||
| خلل | ≤2um | حول غير محدود | |
| ≤15um | الطول الكلي أقل من طول الجانب 1/4 | ||
| حلقه بلاستيكيه | / | غير محدود | |
b.Performance:
| MPO / MTP | SM الطويق القياسية | SM انخفاض خسارة الطويق | MM الطويق القياسية | MM انخفاض خسارة الطويق | |
| ايل الخسارة | نموذجي | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| ماكس | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | d 25 ديسيبل | d 35 ديسيبل | ||
| PC ≥ 40dB | |||||
| التكرار | .300.30dB (التوصيل أكثر من 500 مرة) | 0.30 ديسيبل (المكونات أكثر من 1000 مرة) | |||
| التبادلية | .300.30dB (مع أي موصل مطابق) | ||||
| قوة الشد | .300.30dB (أقصى توتر 66N) | ||||
| صدمة | ≤0.30dB (10 ~ 55Hz) | ||||
| نطاق درجة حرارة | -40 درجة مئوية ~ + 75 درجة مئوية | ||||
مؤشرات التدخل:
| موصل MPO / MTP | اختبار الأبعاد الثلاثية |
| نصف قطر انحناء | X ≥2000mm ، Y ≥50mm |
| ارتفاع الألياف | 1000 ~ 4000 نانومتر |
| زاوية النهاية | X ± 0.3 ° ، Y ± 0.3 ° |
| تراجع الأساسية | 300nm ± |
d. التسامح طول:
| طول (M) | تفاوت |
| ≤10 | + 10 سم |
| 10 <L≤30 | + 15 سم |
| > 30 | + 10٪ |
تُستخدم طرق الاستقطاب الثلاثة من النوع A والنوع B والنوع C لضمان التوزيع الثنائي الاتجاه الصحيح.
اكتب A- مستقيم MPO جذع الكابل:
المحولات من مفتاح لأعلى إلى أسفل ، وكابل التصحيح 1 × A إلى B المزدوج ، و 1 x A إلى كابل التصحيح المزدوج.
نوع B الصليب MPO جذع الكابل:
Key-Up to Key-Up Adapters و 2 x A to A Duplex Patch Cable.
النوع C Cross Pair MPO Trunk Cable:
مفتاح المتابعة إلى محولات Key-Down و 2 x A لكابل التصحيح المزدوج.
باستخدام درجة الحرارة
-40 درجة ~ + 80 درجة
الوضعية :
معدات اختبار
FTTX + LAN
الألياف الضوئية الكيبل التلفزيوني
نظام الاتصالات البصرية
اتصالات
Pakcing:
سنقوم حزمة بواسطة كيس مقابل وعلبة الكرتون خارج. من أجل حماية البضائع غير معطوبة عند التسليم.
توصيل :
يمكننا تسليمه جوا وبحرا. انها وفقا لكمية والمتطلبات الخاصة بك.
دفع :
مصطلح الدفع: t / t ، l / c ، paypal / ويسترن يونيون / مونيغرام. إيداع 30 ٪ مقدما. الرصيد المدفوع قبل التسليم.
مصطلح السعر: EXW ، FOB ، CIF ، CFR. الباب الى الباب
المزيد من المنتجات :
لدينا الحبل التصحيح البصري ، جديلة ، محول ، المخفف ، مربع التوزيع ، موصل التجميع السريع. إذا كنت بحاجة إلى المزيد من المنتجات أو الكتالوج ، فلا تتردد في الاتصال بنا
|
