تفاصيل المنتج:
|
| نوع الموصل: | MPO / الخطة المتوسطة الأجل | مواد: | لسزه |
|---|---|---|---|
| نوع الوضع: | أسلوب وحيد | لب نوع: | 12core |
| كبل لون: | الأصفر | الطول: | يمكن تخصيص |
| شهادة: | CE ، ISO ، بنفايات | موعد التسليم: | 2-7 أيام عمل بعد تلقي الودائع |
| إنتاج قدرة: | 500 pcs/يوم | دفع عبارة: | T / T ، إيداع 30 ٪ مقدما |
| منتوج إسم: | 12 الأساسية OM3 الألياف البصرية MPO / MTP التصحيح الحبل MPO لكابل اندلاع LC | ||
| تسليط الضوء: | كابل الألياف MPO,MPO كابل MPO |
||

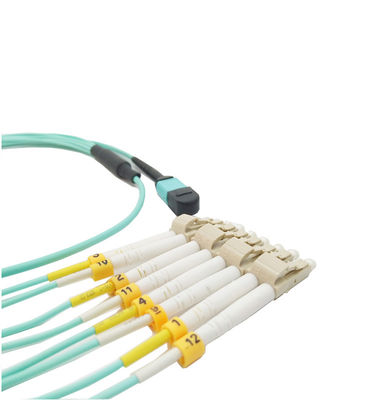

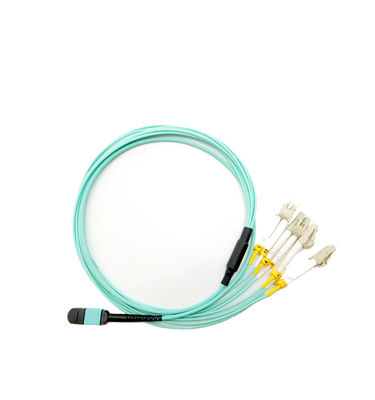

12 الأساسية OM3 الألياف البصرية MPO / MTP التصحيح الحبل MPO لكابل اندلاع LC
ما هي طلبات MPO / MTP t est؟
طلب واجهة:
| 400 × | عيب الوصف | السماح الكمية | |
| الألياف (9um، 50um، 62.5um) | خدوش بيضاء | ≤3um | غير محدود |
| بقعة | ≤2um | 5 قطع | |
| خلل | / | غير مسموح | |
| الكسوة (62.5-125um) | خدوش بيضاء | ≤3um | غير محدود |
| ≤5um | 1 أجهزة الكمبيوتر | ||
| الخدوش السوداء | ≤3um | 2 جهاز كمبيوتر شخصى | |
| بقعة سوداء | ≤2um | غير محدود | |
| ≤5um | 3 قطع | ||
| خلل | ≤2um | حول غير محدود | |
| ≤15um | الطول الكلي أقل من طول الجانب 1/4 | ||
| حلقه بلاستيكيه | / | غير محدود | |
b.Performance:
| MPO / MTP | SM الطويق القياسية | SM انخفاض خسارة الطويق | MM الطويق القياسية | MM انخفاض خسارة الطويق | |
| ايل الخسارة | نموذجي | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| ماكس | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | d 25 ديسيبل | d 35 ديسيبل | ||
| PC ≥ 40dB | |||||
| التكرار | .300.30dB (التوصيل أكثر من 500 مرة) | 0.30 ديسيبل (المكونات أكثر من 1000 مرة) | |||
| التبادلية | .300.30dB (مع أي موصل مطابق) | ||||
| قوة الشد | .300.30dB (أقصى توتر 66N) | ||||
| صدمة | ≤0.30dB (10 ~ 55Hz) | ||||
| نطاق درجة حرارة | -40 درجة مئوية ~ + 75 درجة مئوية | ||||
مؤشرات التدخل:
| موصل MPO / MTP | اختبار الأبعاد الثلاثية |
| نصف قطر انحناء | X ≥2000mm ، Y ≥50mm |
| ارتفاع الألياف | 1000 ~ 4000 نانومتر |
| زاوية النهاية | X ± 0.3 ° ، Y ± 0.3 ° |
| تراجع الأساسية | 300nm ± |
d. التسامح طول:
| طول (M) | تفاوت |
| ≤10 | + 10 سم |
| 10 <L≤30 | + 15 سم |
| > 30 | + 10٪ |
IEC61754-7 و GR-1435-CORE متوافقة.
تصميم وحدات ، هيكل قفل المكونات ، سهل للاختبار ، تثبيت ، إزالة وضبط. عادة ، يمكن أن تستوعب موصلات MTP / MPO المفردة عادة 12 ليفًا أو أكثر ، ويمكن أن تستوعب مساحة الأسلاك ذات الارتفاع 1U ما يصل إلى 96 واجهة LC بصرية. توفير مساحة الخزانة والرف ، إدارة الكابلات بسهولة أنواع الألياف ، الكابلات المتاحة ، لتلبية احتياجات العملاء المختلفة.
يمكن الاختيار من الذكور والإناث. تحقيق تحديد المواقع بدقة مع محول متصل عبر وظيفة تحديد المواقع دبوس دبوس ، والاستقرار عالية.
الطويق متعدد النواة ، صغير الحجم وسرعة عالية وقدرة عالية لتلبية احتياجات أنظمة الاتصالات الألياف البصرية وأسلاك ربط عالية الكثافة عالية الكفاءة. للبنية التحتية المستقبلية للشبكة ، قابلة للتطوير بدرجة كبيرة ، تدعم متطلبات Ethernet والقنوات الليفية بسرعة 10 / 100-1 جيجابت في الثانية.
المقياس التقني
| بند | المعايير الفنية | |
| المنتج | 12 الأساسية OM3 الألياف البصرية MPO / MTP التصحيح الحبل MPO لكابل اندلاع LC | |
| الموصل | MPO (F أو M) | MPO (F أو M) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 80 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| فقدان الإدراج | SM: 5 0.75 ديسيبل (القيمة القياسية) ، .30.35 ديسيبل (القيمة النموذجية) ؛ MM: ≤ 0.50dB (القيمة القياسية) ، .30.35dB (القيمة النموذجية) ؛ | |
| تعويض الخساره | SM: 60dB ≥ و. MM: ≥35dB | |
| نوع نهاية MPO | ذكر: مع دليل دبوس ؛ أنثى: بدون دليل دبوس | |
| عدد الألياف | 8،12 و 24 طن متري الألياف | |
| نوع الموصل للطرف الآخر | MPO-female ، MPO-male ، FC ، SC ، ST ، MU ، LC ، E2000 | |
| وضع الألياف | أحادي الوضع (G652 ، G655 ، G657) ، متعدد الأوضاع (50 ، 62.5 ، OM2 ، OM3 ، OM4) | |
| نوع كابل الألياف | 250um الألياف الشريط ، كابل الشريط ، حزمة كابل الألياف البصرية | |
تُستخدم طرق الاستقطاب الثلاثة من النوع A والنوع B والنوع C لضمان التوزيع الثنائي الاتجاه الصحيح.
اكتب A- مستقيم MPO جذع الكابل:
المحولات من مفتاح لأعلى إلى أسفل ، وكابل التصحيح 1 × A إلى B المزدوج ، و 1 x A إلى كابل التصحيح المزدوج.
نوع B الصليب MPO جذع الكابل:
Key-Up to Key-Up Adapters و 2 x A to A Duplex Patch Cable.
النوع C Cross Pair MPO Trunk Cable:
مفتاح المتابعة إلى محولات Key-Down و 2 x A لكابل التصحيح المزدوج.
باستخدام درجة الحرارة
-40 درجة ~ + 80 درجة
الوضعية :
معدات اختبار
FTTX + LAN
الألياف الضوئية الكيبل التلفزيوني
نظام الاتصالات البصرية
اتصالات
Pakcing:
سنقوم حزمة بواسطة كيس مقابل وعلبة الكرتون خارج. من أجل حماية البضائع غير معطوبة عند التسليم.
توصيل :
يمكننا تسليمه جوا وبحرا. انها وفقا لكمية والمتطلبات الخاصة بك.
دفع :
مصطلح الدفع: t / t ، l / c ، paypal / ويسترن يونيون / مونيغرام. إيداع 30 ٪ مقدما. الرصيد المدفوع قبل التسليم.
مصطلح السعر: EXW ، FOB ، CIF ، CFR. الباب الى الباب
المزيد من المنتجات :
لدينا الحبل التصحيح البصري ، جديلة ، محول ، المخفف ، مربع التوزيع ، موصل التجميع السريع. إذا كنت بحاجة إلى المزيد من المنتجات أو الكتالوج ، فلا تتردد في الاتصال بنا
