تفاصيل المنتج:
|

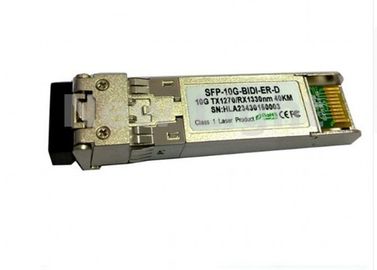

| اسم: | جهاز الإرسال والاستقبال SFP بيدي | بعد: | 40KM |
|---|---|---|---|
| وضع: | أسلوب وحيد | نقل البيانات RATE: | 10g |
| الطول الموجي: | 1270 / 1330nm | نوع الموصل: | LC |
| تسليط الضوء: | جيجابت إيثرنت الإرسال والاستقبال,وضع واحد الألياف الإرسال والاستقبال |
||
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة. | ماكس. | وحدة | ملحوظة |
| مصدر التيار | VCC | -0.5 | 4.0 | الخامس | |
| درجة حرارة التخزين | -40 | 85 | ° C | ||
| الرطوبة النسبية | 85 | ٪ |
ملاحظة: الإجهاد الزائد عن الحد الأقصى من التصنيفات المطلقة يمكن أن يسبب تلف دائم للوحدة
خاصية:
* يدعم 9.95Gb / ثانية إلى 10.3Gb / ثانية معدلات البيانات
* سيمبلكس لك موصل ثنائية الاتجاه سفب + الإرسال والاستقبال الضوئية
* الرقمية التشخيص سفف-8472 المتوافقة
* هوت للتوصيل
* 1: 1270nm دف الارسال الليزر، 1330nm استقبال
2: 1330nm دف الارسال الليزر، 1270nm استقبال
* ما يصل إلى 40km على 9 / 125um سمف
* سفب + مسا سفف-8431 المتوافقة
* درجة حرارة التشغيل: 0 إلى 70 درجة مئوية
التطبيقات:
* 10GBASE-إير في 10.3125Gbps
* 10GBASE-إو في 9.953Gbps
* وصلات بصرية أخرى
خصائص التشغيل جيرل
| معامل | رمز | دقيقة. | الطباع | ماكس. | وحدة | ملحوظة | |
| معدل البيانات | إيثرنت | 10.3125 | جيجابت / ثانية | ||||
| قناة الألياف | 10.518 | ||||||
| مصدر التيار | VCC | 3.13 | 3.3 | 3.47 | الخامس | ||
| VCC | الخامس | ||||||
| العرض الحالي | إيسك 5 | أمبير | |||||
| إيسك 3 | 400 | أمبير | |||||
| حالة التشغيل تيمب. | ح | 0 | 70 | ° C | |||
المواصفات الكهربائية إنبوت / أوتبوت
l الارسال
| معامل | رمز | دقيقة. | الطباع | ماكس. | وحدة | ملحوظة | |
| فرق. مساهمة الجهد البديل | 120 | 820 | mVpp | 1 | |||
| تكس تعطيل الإدخال | H | VIH | 2.0 | VCC + 0.3 | الخامس | ||
| L | VIL | 0 | 0.8 | ||||
| تكس خطأ الإخراج | H | VOH | 2.0 | VCC + 0.3 | الخامس | 2 | |
| L | VOL | 0 | 0.8 | ||||
| ديف الإدخال معاوقة | زين | 100 | Ω | ||||
l استقبال
| معامل | رمز | دقيقة. | الطباع | ماكس. | وحدة | ملحوظة | |
| فرق. الناتج الجهد البديل | 340 | 650 | 800 | mVpp | 3 | ||
| ر الإخراج لوس | H | VOH | 2.0 | VCC + 0.3 | الخامس | 2 | |
| L | VOL | 0 | 0.8 | ||||
الملاحظة 1) تد +/- هي أس داخليا مقترنا بإنهاء تفاضلي 100 inside داخل الوحدة.
ملاحظة 2) تكس خطأ و ر إكس هي مخرجات جامع مفتوحة، والتي ينبغي سحبها مع المقاومات 4.7k إلى 10k on على متن المضيف. سحب ما يصل الجهد بين 2.0V و فك + 0.3V.
الملاحظة 3) أردي +/- المخرجات داخليا أس مقرونة، وينبغي أن تنتهي مع 100Ω (التفاضلية) في سيرديس المستخدم.
الخصائص البصرية
l الارسال
| معامل | رمز | دقيقة. | الطباع | ماكس. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | 1260 | 1270 | 1280 | نانومتر | ||
| 1320 | 1330 | 1340 | ||||
| افي. خرج الطاقة (ممكن) | بو | 0 | 4 | ديسيبل | 1 | |
| نسبة الانقراض | ER | 5 | ديسيبل | 1 | ||
| رمز العرض الطيفي | Δλ | 1 | نانومتر | |||
| ارتفاع / سقوط الوقت (20٪ ~ 80٪) | آر / فريق العمل | 50 | ملاحظة | 2 | ||
| السعة التشكيل البصري | OMA | -6.2 | ديسيبل | |||
| تشتت عقوبة | 1 | ديسيبل | ||||
| إخراج العين البصرية | متوافقة مع إيي 0802.3ae | |||||
l استقبال
| معامل | رمز | دقيقة. | الطباع | ماكس. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | 1320 | 1330 | 1340 | نانومتر | ||
| 1260 | 1270 | 1280 | ||||
| حساسية | Psen | -15 | ديسيبل | 3 | ||
| دقيقة. الزائد | Pimax | 0.5 | ديسيبل | |||
| لوس تأكيد | السلطة الفلسطينية | -30 | ديسيبل | |||
| لوس دي-أسيرت | المشتريات | -16 | ديسيبل | |||
| لوس التباطؤ | PD-با | 0.5 | 4 | ديسيبل |
الملاحظة 1) مقيسة عند 10.3125b / s مع نمط الاختبار بربس 2 31 - 1 نرز.
ملاحظة 2) 20٪ ~ 80٪
الملاحظة 3) تحت أسوأ حالة، تقاس عند 10.3125 غب / s مع نمط الاختبار بربس 2 31 - 1 نرز ل بير <1x10 -12
تعريفات بين والوظائف
| دبوس | رمز | اسم / الوصف |
| 1 | فيت [1] | جهاز الإرسال الأرضي |
| 2 | Tx_FAULT [2] | خطأ الارسال |
| 3 | Tx_DIS [3] | الارسال تعطيل. خرج الليزر تعطيل على عالية أو مفتوحة |
| 4 | سدا [2] | 2-وير المسلسل واجهة البيانات الخط |
| 5 | سكل [2] | 2-سلك المسلسل واجهة خط الساعة |
| 6 | MOD_ABS [4] | وحدة غائب. ترتكز ضمن الوحدة النمطية |
| 7 | RS0 [5] | ريت سيليكت 0 |
| 8 | RX_LOS [2] | فقدان إشارة الإشارة. المنطق 0 يشير إلى التشغيل العادي |
| 9 | RS1 [5] | حدد تحديد 1 |
| 10 | فير [1] | استقبال الأرض |
| 11 | فير [1] | استقبال الأرض |
| 12 | RD- | استقبال مقلوب البيانات خارج. أس اقتران |
| 13 | RD + | استقبال البيانات خارج. أس اقتران |
| 14 | فير [1] | استقبال الأرض |
| 15 | VCCR | استقبال امدادات الطاقة |
| 16 | VCCT | امدادات الطاقة الارسال |
| 17 | فيت [1] | جهاز الإرسال الأرضي |
| 18 | TD + | الارسال البيانات في. أس مقرونة |
| 19 | TD- | الارسال مقلوب البيانات في. أس مقرونة |
| 20 | فيت [1] | جهاز الإرسال الأرضي |
