تفاصيل المنتج:
|
| نوع الموصل: | MTP | نوع الوضع: | MM / SM |
|---|---|---|---|
| لون الكابل: | 8/12 | قطر الكابل: | 3.0 مم 0.9 مم |
| طول السلك: | 15 م / 5 م / 10 م | فقدان الإدراج: | ≤0.35 ديسيبل |
| تعويض الخساره: | APC≥65dB; APC≥65dB ؛ PC≥55 الكمبيوتر 55 | ||
| تسليط الضوء: | MPO إلى MPO Jumper Fiber Cable,100G mpo fiber jumper,PVC mpo fiber jumper |
||

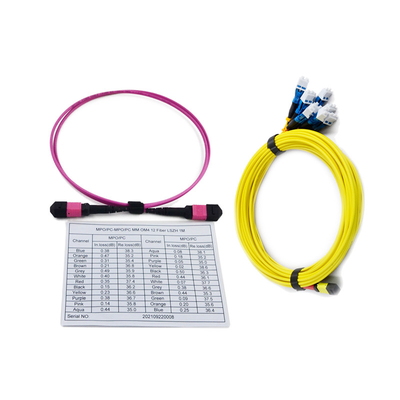

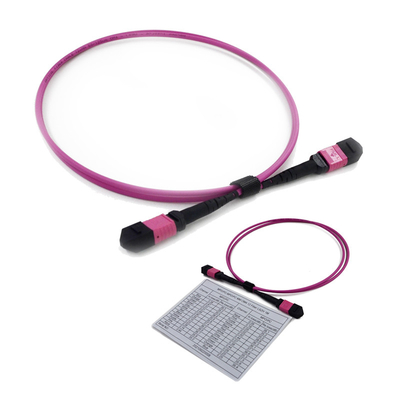

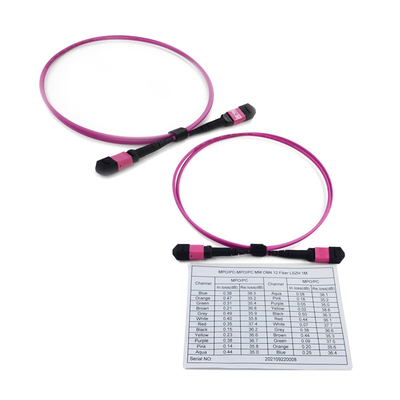

انخفاض فقدان الإدراج 3.0 مم 100G MPO إلى سلك تصحيح الطائر MPO مع موصل أنثى 10 م
نظرة عامة على
انخفاض فقدان الإدراج 100G MPO إلى سلك تصحيح الطائر MPO مع موصل أنثى 10 م
تخضع مراكز البيانات في الوقت الحاضر لعملية انتقال كبيرة إلى شبكات ذات سرعة أعلى.بالنظر إلى النمو الحتمي للكابلات في بيئة عالية الكثافة 40 / 100G ، تم تقديم كابلات MTP / MPO ذات 12 ليفًا و 24 ليفًا كحل مثالي وعملي.توفر هذه المقالة فهمًا أساسيًا لنظام الكابلات MTP / MPO ، والذي قد يساعد في توصيل اتصال MTP / MPO صلب مع إدارة قطبية مناسبة.
في أي تثبيت ، من المهم التأكد من أن جهاز الإرسال البصري في أحد الطرفين متصل بالمستقبل البصري من الطرف الآخر.يشار إلى هذه المطابقة لإشارة الإرسال (Tx) مع جهاز الاستقبال (Rx) على طرفي وصلة الألياف الضوئية على أنها قطبية.استقطبت قطبية كابلات MTP / MPO في 40G / 100G العديد من مديري الكابلات.لحسن الحظ ، هناك طرق يمكن أن تسهل صيانة قطبية MTP / MPO الصحيحة في توصيلات الإشارات المزدوجة التسلسلية وتوصيلات الإشارات المتوازية.
مسائل القطبية في وصلة كابلات MTP / MPO
يتطلب الانتقال من 10G إلى 40 / 100G مسارًا بسيطًا ولكنه قوي.ويتركز هذا المسار حول اتصال MTP / MPO.للحفاظ على القطبية الصحيحة في أنظمة MTP / MPO ، يجب فهم خصائص مكونات أنظمة MTP / MPO أولاً.لذلك ، يبدأ هذا القسم بعرض للمكونات الأساسية اللازمة لنظام كابلات MTP / MPO.
موصل MTP / MPO
يمكن أن يحتوي موصل MTP / MPO في أي مكان من 6 إلى 72 ليفًا ، مع كون المصفوفات المكونة من 12 ليفًا هي الأكثر شيوعًا.يتوفر موصل MTP / MPO في إصدار ذكر (مع دبابيس) أو إصدار أنثى (بدون دبابيس).تضمن المسامير محاذاة واجهات الموصلات تمامًا عند التلامس وعدم إزاحة نهايات الألياف.توجد أخاديد توجيهية (مفاتيح) على الجانب العلوي من موصل MTP / MPO ، مما يضمن أن المهايئ يحمل الموصل مع الأطراف الصحيحة المحاذاة مع بعضها البعض.بالإضافة إلى ذلك ، يتم تمييز نقطة بيضاء على جانب واحد من الموصل للإشارة إلى الموضع 1.يحدد اتجاه هذا المفتاح أيضًا قطبية كبل MTP / MPO.
معلومات المنتجات
| عدد الألياف | 12 | وضع الألياف | 9/125 ميكرومتر |
| نوع الموصل 1 | LC | نوع الموصل 2 | لم يتم إنهاؤه |
| وضع الألياف | SM | طول الاختراق | 1.5 م |
| الطول الموجي | 1310/1550 نانومتر | سترة المواد | PVC / LSZH |
| فقدان الإدراج | ≤0.25 ديسيبل | التبادل | ≤0.2 ديسيبل |
| تعويض الخساره | ≥ 50 ديسيبل | اهتزاز | ≤0.2 ديسيبل |
| درجة حرارة التشغيل | -40 ~ 75 درجة مئوية | درجة حرارة التخزين | -45 ~ 85 درجة مئوية |
المواصفات الهندسية (فقط لمقياس التداخل ثلاثي الأبعاد الذي تم اختباره)
| يكتب | إزاحة الرأس (أم) | نصف قطر الانحناء (مم) | ارتفاع Feber (نانومتر) | زاوية الإزاحة (°) |
| 2.5 مم UPC | ≤50 | 10 ~ 25 | (-50 ، +50) | لا أحد |
| 2.5 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8 ± 0.2 |
| 1.25 مم UPC | ≤50 | 7 ~ 25 | (-50 ، +50) | لا أحد |
| 1.25 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8± 0.2 |
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
