تفاصيل المنتج:
|
| نوع الموصل: | MTP | نوع الوضع: | MM / SM |
|---|---|---|---|
| لون الكابل: | 8/12 | قطر الكابل: | 3.0 مم 0.9 مم |
| طول السلك: | 15 م / 5 م / 10 م | فقدان الإدراج: | ≤0.35 ديسيبل |
| تعويض الخساره: | APC≥65dB; APC≥65dB ؛ PC≥55 الكمبيوتر 55 | ||
| تسليط الضوء: | كابل جذع MPO MTP لمركز البيانات,كابل جذع Polarity B MPO MTP,كابل جذع LSZH MPO MTP PVC |
||
فقدان إدخال منخفض 3.0 مم قطبية راقية ب كابل مفتاح يصل إلى أعلى لمركز البيانات

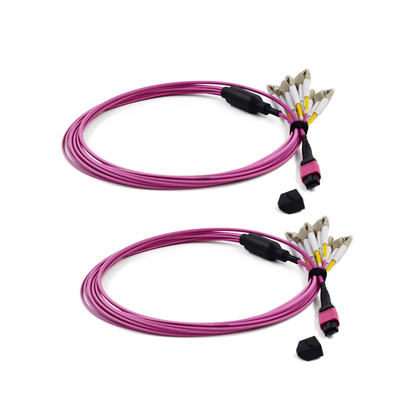

نظرة عامة علىمروحة Elite MTP / MPO -LC
تحتوي كبلات MTP / MPO على موصلات متعددة النواة توفر أداءً أكثر اتساقًا وموثوقية عند استخدامها في الكابلات عالية الكثافة ومنخفضة الفقد ، وبالتالي تصبح جزءًا لا يتجزأ من نقل البيانات 40G / 100G في مراكز البيانات الكبيرة.ومن ثم ، تحدد معايير TIA ثلاثة أنواع من كبلات MTP المستقطبة: النوع A والنوع B والنوع C. قد يكون للأنواع المختلفة من كبلات MTP القطبية تطبيقات مختلفة.في هذا البرنامج التعليمي ، سنقدم بشكل أساسي كبلات MTP ذات القطبية من النوع B وتطبيقاتها.للحصول على دليل قطبية كامل لكابلات FS MTP ، يمكنك الرجوع إلى المستند التعريفي التمهيدي "فهم قطبية الألياف".
نظرة عامة حول كبل MTP / MPO Type-B
يعني كبل MTP القطبية من النوع B استخدام موصل مفتاح على طرفي الكبل.غالبًا ما يشار إليه باسم كبل 40G MTP ، فإن كبل MTP من النوع B متعدد الاستخدامات للغاية.يمكن استخدام مجموعة الكابلات هذه للتوصيل مباشرة بين أجهزة الإرسال والاستقبال البصرية 40G QSFP +.كما ترى في الرسم التخطيطي ، يحتوي هذا الكبل على قطبية "مقلوبة" وسيؤدي إلى علاقة Pin 1 to Pin 12.هذا مفيد للغاية لأن البصريات 40G تستخدم البصريات المتوازية ، مما يعني أنه بدلاً من تبديل Tx و Rx في نمط مزدوج ، سيبدو المنفذ مثل الرسم التخطيطي التالي.
فئات كبلات MTP / MPO Type-B

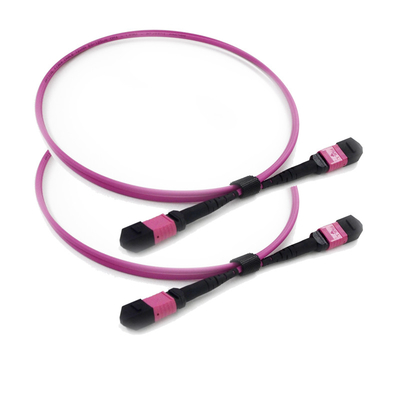

استنادًا إلى وظائفه المختلفة ، يمكن تقسيم كبل MTP من النوع B إلى فئتين رئيسيتين: كبلات MTP Trunk وكابلات فصل MTP-LC.اعتمادًا على طبيعة المقبس ، يتم تقسيم كبلات جذع MTP إلى أنثى - أنثى ، أنثى - ذكر ، ذكر - ذكر.عند توصيل جهازي إرسال واستقبال 40G SR4 QSFP + في بصريات متوازية ، يجب استخدام كبلات MTP من النوع B للإناث فقط.بالنسبة لكابلات الفصل MTP-LC ، تتوفر كبلات فصل MTP-LC وكابلات فصل MTP-LC من الذكور.
ملاحظة: موصلات MTP يمكن تقسيمها إلى موصل أنثى وموصل ذكر.لا يحتوي الموصل النسائي على دبابيس توجيه ، بينما يحتوي الموصل الذكر على دبابيس توجيه.تتم محاذاة التوصيلات بين الموصلات بدقة مع الدبوس ، ويجب أن يكون موصلا MTP المتصلين ببعضهما البعض من الذكور والإناث.
معلومات المنتجات
| عدد الألياف | 12 | وضع الألياف | 9/125 ميكرومتر |
| نوع الموصل 1 | LC | نوع الموصل 2 | لم يتم إنهاؤه |
| وضع الألياف | SM | طول الاختراق | 1.5 م |
| الطول الموجي | 1310/1550 نانومتر | سترة المواد | PVC / LSZH |
| فقدان الإدراج | ≤0.25 ديسيبل | التبادل | ≤0.2 ديسيبل |
| تعويض الخساره | ≥ 50 ديسيبل | اهتزاز | ≤0.2 ديسيبل |
| درجة حرارة التشغيل | -40 ~ 75 درجة مئوية | درجة حرارة التخزين | -45 ~ 85 درجة مئوية |
المواصفات الهندسية (فقط لمقياس التداخل ثلاثي الأبعاد الذي تم اختباره)
| يكتب | إزاحة الرأس (أم) | نصف قطر الانحناء (مم) | ارتفاع Feber (نانومتر) | زاوية الإزاحة (°) |
| 2.5 مم UPC | ≤50 | 10 ~ 25 | (-50 ، +50) | لا أحد |
| 2.5 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8 ± 0.2 |
| 1.25 مم UPC | ≤50 | 7 ~ 25 | (-50 ، +50) | لا أحد |
| 1.25 مم APC | ≤50 | 5 ~ 12 | (-50 ، +50) | 8± 0.2 |
باكسينج
سنقوم بتعبئتها بواسطة كيس OPP وعلبة كرتون بالخارج.من أجل حماية البضائع غير معطوبة عند التسليم.
FQA
1. س:هل الصانع؟
ج: نعم ، نحن مصنع فى شنتشن ، الصين
2. س:ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب قطعة واحدة ، لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س:ما هو سعر ؟
ج: السعر حسب الكمية الخاصة بك.بعد أن تخبرنا بالكمية الخاصة بك ، سوف نقدم لك أفضل سعر لدينا.ستحصل الكمية الكبيرة على سعر تنافسي للغاية.
4. س:هل يمكنك اقتباس سعر فوب؟
ج: نعم يمكننا ذلك ، ولكن نظرًا لأن الحجم والوزن ليس كبيرًا ، يتم التوصيل عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ.لذلك من الصعب أن تفعل سعر فوب.أفضل طريقة هي إخبارنا بالمواصفات والكمية التفصيلية الخاصة بك ، وسوف نقدم الشحن بسعر المنتجات للرجوع إليه.
لدينا لوجستي سعر تنافسي للغاية.إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من الصناديق الكرتونية ، يمكننا معرفة الشحن عن طريق البحر للرجوع إليها.
سيكون سعر EXW أو سعر CFR أفضل.يمكنك الاتصال بنا للحصول على مزيد من الحلول إذا كنت بحاجة.
5. س:كيف هي جودتك؟
ج: إنتاجنا وفقًا لـ IEC ، الإنتاج القياسي الأوروبي ، مغلق تقريبًا لورشة العمل الخالية من الغبار.معدات الإنتاج المستوردة ومعدات مراقبة الجودة.معدات خاصة MTP Daisi.
يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
6. س:ما هو وقتك الرصاص؟
ج: لدينا ثلاثة مصانع في الصين.مصنع واحد لإنتاج كبلات الألياف البصرية ، ومصنعين لسلك التصحيح ، PLC ، ODF ، محول ، مخففات ، إلخ.
بالنسبة لسلك التصحيح بالألياف الضوئية ، يمكن أن تكون المهلة 2-3 أيام من أجل 5000 قطعة.المنتجات العادية لدينا في المخزون.يمكننا التعامل مع أمر عاجل بالنسبة لك.مزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س:ما هو الضمان الخاص بك؟
ج: بالنسبة لسلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن التلف غير الاصطناعي.بالنسبة للضرر الاصطناعي ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع تكاليف الشحن من جانبك.
8. س:ما التعبئة الخاصة بك؟
ج: نحن نستخدم حزمة التصدير الدولية.إرفاق بعض التعبئة من المنتجات المختلفة للرجوع اليها.يمكننا أيضًا طباعة شعارك على العبوة
9. س:يمكنك أن تفعل OEM / ODM؟
ج: نعم نستطيع.نحن مصنع ، جميع المنتجات تقبل OEM / ODM.يمكننا توقيع اتفاقية السرية.
10. س:هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، الضفيرة ، يمكننا توفير عينة مجانية لك.لكن الشحن يسدد بجانبك.
بالنسبة للمنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، وسداد رسوم العينة والشحن أولاً ، بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س:كيف يمكنني الطلب؟
ج: 1. إرسال بريد إلينا أو إرسال استفسار.اسمحوا لنا أن نعرف اسم المنتجات والمواصفات التفصيلية والكمية.قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. بعد أن نعرف الاحتياجات الخاصة بك ، سوف نقدم أفضل الأسعار بالنسبة لك ، مع مهلة.السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة Profoma من خلال حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد تلقينا الدفع.
5. قبل التسليم سوف نؤكد استلام المعلومات معك مرة أخرى ، وسوف نرسل لك رقم التتبع بعد التسليم.
6. سنبذل قصارى جهدنا لتلبية الاحتياجات الخاصة بك للتعاون طويل الأمد.
12. س:ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام دفعة واحدة. للحصول على مبلغ كبير ، يمكن إيداع 50٪ مقدمًا ، ودفع رصيد 50٪ قبل التسليم.
