تفاصيل المنتج:
|
مواد: | معدن | نوع الوضع: | وضع واحد / وضع متعدد |
---|---|---|---|
نوع الموصل: | 3.0 ملم | فقدان الإدراج: | <0.3 ديسيبل |
شهادة: | CE ، ISO ، بنفايات | تعويض الخساره: | PC≥40 UPC≥50 APC≥60 ديسيبل |
تسليط الضوء: | 3.0mm LC to LC Connector,0.9mm LC to LC Connector,0.9mm lc to lc adapter |

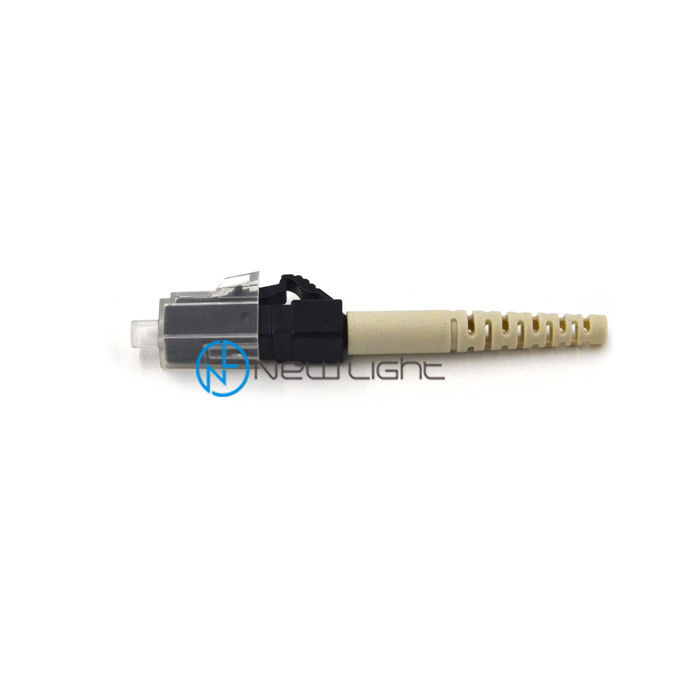

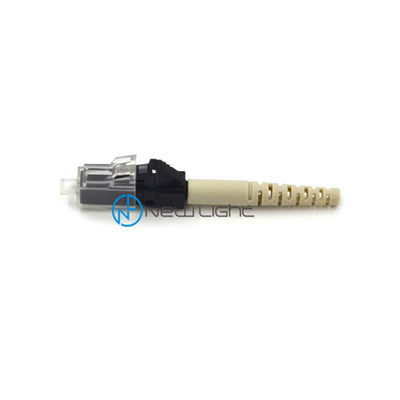

وضع واحد متعدد الأوضاع LC SX 0.9 مم 2.0 مم 3.0 مم LC إلى موصل LC
موصلات الألياف الضوئية فريدة من نوعها.تنقل كابلات الألياف نبضات من الضوء بدلاً من الإشارات الكهربائية ، لذلك يجب أن تكون النهايات أكثر دقة.بدلاً من مجرد السماح للدبابيس بإجراء اتصال من معدن إلى معدن ، يجب أن تقوم موصلات الألياف الضوئية بمحاذاة الألياف الزجاجية المجهرية تمامًا للسماح بالاتصال.على الرغم من وجود أنواع مختلفة من موصلات الألياف ، إلا أنها تشترك في خصائص تصميم متشابهة.Simplex مقابل الطباعة المزدوجة: Simplex يعني موصل واحد لكل نهاية بينما يعني الطباعة المزدوجة موصلين لكل نهاية.هناك ثلاثة مكونات رئيسية لموصل ليفي: الحلقة ، وجسم الموصل ، وآلية التوصيل.
موصل lc للألياف الضوئية هو جهاز ميكانيكي مصمم لمحاذاة موصلات الألياف البصرية.يحتوي على جلبة الربط التي تربط الحلقتين معًا.
محولات الألياف الضوئية هي نوع شفة في السكن البلاستيكي ؛محولات الوضع الفردي مزودة بغطاء من السيراميك بينما تكون محولات الألياف متعددة الأوضاع ذات غلاف برونزي.
التطبيقات
· الكيبل التلفزيوني
· إنهاء الجهاز النشط
· شبكات الاتصالات
· المترو
· شبكات المنطقة المحلية (LAN)
· شبكات معالجة البيانات
· معدات اختبار
· تركيبات دقيقة
· شبكات المنطقة الواسعة (WAN)
· الصناعية والطبية والعسكرية
خاصية
· انخفاض فقدان الإدراج وانعكاس الظهر
· تصميم من قطعة واحدة وتصميم مانع للسحب
· طويق خزفي عائم قبل نصف القطر
· مفتاح دقيق مضاد للدوران وجسم مقاوم للتآكل
مجموعة متنوعة من أنواع الحذاء وألوانه
موصل APC هو نوع من موصلات الألياف التي تقلل الانعكاس الخلفي بسبب تطبيق تلميع بزاوية 5 ° إلى 15 ° على وجوه النهاية.كما هو موضح في الصورة التالية.
يجب أن تتزاوج الموصلات المصقولة الزاوية فقط مع الموصلات الأخرى ذات الزاوية المصقولة.يؤدي التزاوج مع موصل مصقول غير بزاوية إلى خسارة إدخال عالية جدًا.بشكل عام ، الموصلات ذات الزاوية المصقولة لديها خسارة إدخال أعلى من الموصلات ذات النوعية الجيدة من التلامس الجسدي المستقيم.
قد تحقق موصلات الجودة "Ultra" انعكاسًا خلفيًا مشابهًا للموصل ذي الزاوية عند التوصيل ، لكن الاتصال المائل يحافظ على انعكاس منخفض للخلف حتى عند فصل نهاية خرج الألياف.
تتميز الوصلات المصقولة الزاوية بشكل واضح باستخدام التمهيد الأخضر لتخفيف الضغط ، أو جسم الموصل الأخضر.يتم تحديد الأجزاء عادةً عن طريق إضافة "/ APC" إلى الاسم.
على سبيل المثال ، يمكن تعيين موصل FC بزاوية FC / APC ، وقد يتم تعيين موصل LC بزاوية LC / APC ، إلخ.
عادةً ما تكون قيمة الخسارة المرتجعة لموصلات APC المتزاوجة في الحقل أكبر من -65 ديسيبل.بالنسبة لاتصال UPC ، يكون عادةً -55 ديسيبل.
عندما تكون الموصلات غير مقترنة - مثل المنافذ غير المستخدمة في إطار توزيع FTTP - تكون خسارة العودة لموصلات APC -65 ديسيبل أو أكبر ، مقارنة بموصلات UPC التي ستكون في حدود 14 ديسيبل.
الميزات:
► يتوافق مع IEC 61754-20 و TIA 604-2
انخفاض فقدان الإدراج وانعكاس الظهر
► مبيت على شكل حربة لإنهاء سهل
► جسم نحاسي مطلي بالنيكل
► حلقة سيراميك زركونيا مع نهاية عالية للكمبيوتر الشخصي
► RoHS ، متوافق مع معايير SvHC
التطبيقات:
► شبكات المنطقة المحلية
► شبكات معالجة البيانات
► تطبيق التوزيع
توزيع المباني
► أجهزة الاختبار والمختبرات
سهولة الاستعمال
نوع الموصل | وضع واحد / متعدد |
اللون | أزرق أخضر |
كابل | 0.9 / 2.0 / 3.0 |
معامل
اسم المنتجات | OEM / ODM 3.0mm الألياف البصرية ST موصل للداخلية توزيع التصحيح الحبل |
نوع الوضع | وضع واحد / وضع متعدد |
قطر الكابل | 0.9 /2.0 / 3.0 ملم |
فقدان الإدراج | ≤ 0.3 ديسيبل (يمكن أن يكون فقد الإدخال المنخفض ≤ 0.35 ديسيبل) |
تعويض الخساره | ≥60 ديسيبل |
طول الموجة | 1310/1550 |
مادة الطويق | سيراميك |
درجة حرارة المشغل | -40 ~ + 85 درجة |
OEM / ODM | مقبول |
ضمان | 3 سنوات بعد الولادة |
موعد التسليم | 2-15 يوم عمل (حسب الكمية الخاصة بك) |
موصل أكثر كمرجع
نوع الموصل | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
نوع الوضع | وضع واحد أو متعدد |
نوع الكابل | 0.9 / 2.0 / 3.0 ملم |
كيف تطلب
1. نوع الموصل: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع الوضع: وضع فردي (UPC و APC) / وضع متعدد (كمبيوتر شخصي)
3. قطر الكابل: 0.9 / 2.0 / 3.0 مم (يمكن تخصيص القطر الآخر)
4. مواد الطلاء: PVC / LSZH
5. عدد الألياف: بسيط / مزدوج / 4 كور / 6 كور / 8 كور / 12 كور / 48 كور / 96 نواة وهلم جرا
6. نوع الكابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول الحبل التصحيح: وفقا لمتطلباتكم
8. يجب أن يعلمنا موصل MPO / MTP بأي طريقة (نوع A / نوع B / نوع C) ، ذكر أم أنثى ، عدد الألياف (4/8/12/16/24/32 ألياف)
