تفاصيل المنتج:
|
اسم المنتج: | 2.0 مم كابل FC الألياف البصرية DWDM إضافة إسقاط معدد الألياف أحادية النمط 1470nm الطول الموجي | نوع الوضع: | 9/125 أم |
---|---|---|---|
قطر الكابل: | 2.0 ملم | فقدان الإدراج: | ≤ 2.5 ديسيبل |
نوع الموصل: | FC | الطول الموجي: | 1470-1610 نانومتر |
تموج نطاق المرور: | .300.30dB | تعويض الخساره: | ≥45 ديسيبل |
قابلية الاشتقاق: | ≥50 ديسيبل | تطبيق: | روابط CATV ، شبكة WDM ، شبكات PON |
تسليط الضوء: | 2.0mm wdm الألياف البصرية,1470nm الألياف البصرية معدد |

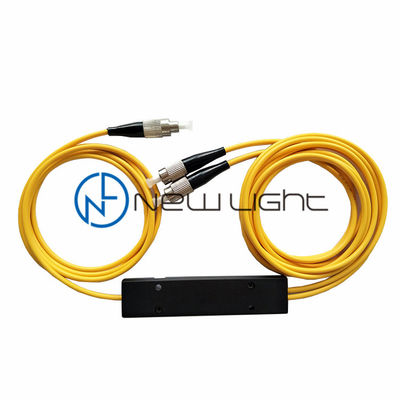

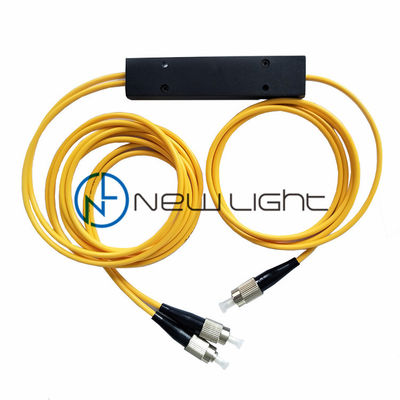

اسم منتج الألياف الضوئية WDM
2.0 مم كبل FC الألياف البصرية DWDM إضافة إسقاط معدد أحادية النمط الألياف 1470nm الطول الموجي
وصف الألياف البصرية WDM
يختلف تصميم نظام الاتصالات ، ويختلف أيضًا عرض الفاصل الزمني بين كل طول موجي.
وفقًا للمباعدة بين القنوات المختلفة ، يمكن تقسيم WDM إلى CWDM (مضاعفة تقسيم طول الموجة المتفرقة) و DWDM (مضاعفة تقسيم طول الموجة الكثيفة).
الفاصل الزمني لقناة CWDM هو 20 نانومتر ، والفاصل الزمني لقناة DWDM من 0.2 نانومتر إلى 1.2 نانومتر ، لذلك بالنسبة إلى DWDM ، يُطلق على CWDM تقنية تعدد الإرسال بتقسيم طول الموجة المتناثر.
في اتصالات الألياف الضوئية، الطول الموجي المقسم (WDM) هي تقنية مضاعفات عدد من الناقل البصري إشارات على واحد الألياف البصرية باستخدام مختلف أطوال موجية (أي الألوان) من الليزر ضوء.
تعدد الإرسال بتقسيم الطول الموجي WDM (تعدد الإرسال بتقسيم الطول الموجي) هو الجمع بين إشارتين مختلفتين أو أكثر من إشارات الموجة الحاملة البصرية (تحمل معلومات مختلفة) في طرف الإرسال من خلال معدد إرسال (يسمى أيضًا معدد إرسال) ، وتقنية الإرسال في نفس الألياف الضوئية مقرونة إلى الخط البصري ؛
at the receiving end, the optical carriers of various wavelengths are separated by a demultiplexer (also called a demultiplexer or demultiplexer), and then separated by the optical The receiver performs further processing to restore the original signal. عند طرف الاستقبال ، يتم فصل الموجات الحاملة الضوئية ذات الأطوال الموجية المختلفة عن طريق وحدة تعدد الإرسال (تسمى أيضًا وحدة تعدد الإرسال أو وحدة تعدد الإرسال) ، ثم يتم فصلها بواسطة جهاز الإرسال البصري. This technique of simultaneously transmitting two or more optical signals of different wavelengths in the same optical fiber is called wavelength division multiplexing تسمى تقنية إرسال إشارات بصرية أو أكثر ذات أطوال موجية مختلفة في نفس الألياف الضوئية في نفس الوقت تسمى تعدد الإرسال بتقسيم طول الموجة.
تطبيق الألياف الضوئية WDM
ميزة الألياف الضوئية WDM
الألياف البصرية معلمة WDM
المعلمات | 1x2 | 1 × 4 | 1x8 | 1x16 | |
الطول الموجي المركزي (نانومتر) | الاتحاد الدولي للاتصالات ، الاتحاد الدولي للاتصالات + 1 | ||||
نطاق التمرير (نانومتر) | الاتحاد ± 6.5 | ||||
الطول الموجي التشغيلي (نانومتر) | 1460 ~ 1620 أو 1260 ~ 1620 | ||||
مساحة القناة (نانومتر) | 20 | ||||
نوع الألياف | تم تحديد SMF-28e أو العميل | ||||
IL (ديسيبل) (درجة P / A) | 0.7 / 1.0 | 1.4 / 1.7 | 2.0 / 2.5 | 2.5 / 3.0 | |
العزلة (ديسيبل) | القناة المجاورة | 30 | |||
قناة غير متجاورة | 50 | ||||
تموج (ديسيبل) | 0.3 | 0.4 | 0.5 | 0.5 | |
PDL (ديسيبل) | 0.2 | ||||
PMD (ps) | 0.1 | ||||
RL (ديسيبل) | 45 | ||||
الاتجاهية (ديسيبل) | 50 | ||||
الطاقة الضوئية القصوى (ميغاواط) | 500 | ||||
درجة حرارة التشغيل (℃) | -40 ~ 85 | ||||
درجة حرارة التخزين (℃) | -40 ~ 85 | ||||
حزمة BOX المدمجة (مم) | 100 * 80 * 10 | 140 * 115 * 18 | |||
حزمة LGX | 1 يو ، 2 يو | ||||
19 `` حزمة حامل الرف | 1 ش |
1 × N CWDM Mux / Demux Module
OADM | |||||||
الاتحاد الدولي للاتصالات | رقم القنوات | نوع التطبيق | الطول الموجي المركزي | قطر الألياف | طول الألياف |
موصل
|
|
1 = 100 جرام 2 = 200 جرام |
4 = 4 قنوات 8 = 8 قنوات 16 = 16 قناة
|
م = مسك D = DeMux |
41 = 1410 نانومتر 43 = 1430 نانومتر 45 = 1450 نانومتر 47 = 1470 نانومتر 49 = 1490 نانومتر 51 = 1510 نانومتر |
1 = 250um |
05 = 0.5 م |
0 = بلا |
FQA:
1. س: هل منتج؟
ج: نعم ، نحن مصنع في شنتشن ، الصين
2. س: ما هو موك الخاص بك؟
ج: يمكن أن يكون موك 1 قطعة ، لكننا لا نقترح طلب 1 قطعة لأن التكلفة ستكون أعلى ، بحيث يكون السعر أعلى من ميزانيتك.
3. س: ما هو الثمن؟
A: The price is according to your quantity. ج: السعر حسب الكمية الخاصة بك. After you let us know your quantity, we will offer our best price for you. بعد أن تخبرنا بكميتك ، سنقدم لك أفضل سعر لدينا. Big Quantities will get a very competitive price. كميات كبيرة ستحصل على سعر تنافسي للغاية.
4. س: يمكنك اقتباس سعر فوب؟
A: yes we can, but due to the size and weight is not big, most are delivery by air, DHL, TNT, UPC, FEDEX, etc. So it difficult to do FOB price. ج: نعم يمكننا ، ولكن نظرًا للحجم والوزن ليس كبيرًا ، فإن معظمها يتم التسليم عن طريق الجو ، DHL ، TNT ، UPC ، FEDEX ، إلخ. لذلك يصعب القيام بسعر FOB. The best way is to let us know your detailed specifications and quantity, we will offer the freight with products price for your reference. أفضل طريقة هي إخبارنا بالمواصفات والكميات التفصيلية الخاصة بك ، وسوف نقدم الشحن مع سعر المنتجات كمرجع لك.
We have a very competitive price shipping forward. لدينا شحن سعر تنافسي للغاية إلى الأمام. If your quantity is big and there are dozens of carton boxes, we can figure out freight by sea for your reference. إذا كانت الكمية الخاصة بك كبيرة وهناك العشرات من علب الكرتون ، يمكننا معرفة الشحن عن طريق البحر كمرجع لك.
سعر EXW أو سعر CFR سيكون أفضل . . You can contact us for more solution if you need. يمكنك الاتصال بنا لمزيد من الحلول إذا كنت بحاجة.
5. س: كيف هي الجودة الخاصة بك؟
A: Our production is according to IEC, Europe standard production, almost closed to the dust-free workshop. ج: إنتاجنا وفقًا لـ IEC ، إنتاج أوروبا القياسي ، مغلق تقريبًا إلى ورشة العمل الخالية من الغبار. Imported production equipment and quality control equipment . معدات الإنتاج المستوردة ومعدات مراقبة الجودة. Especially MTP Daisi equipment. خاصة معدات MTP Daisi.
جميع المنتجات هي اختبار 100 ٪ قبل التسليم.
6. س: ما هي المهلة الزمنية الخاصة بك؟
A: We have three factories in China. ج: لدينا ثلاثة مصانع في الصين. One factory for fiber optic cable production, two factories for patch cord, PLC, ODF, adaptor, attenuators, etc. مصنع واحد لإنتاج كابلات الألياف الضوئية ، مصنعان لحبل التصحيح ، PLC ، ODF ، محول ، موهنات ، إلخ.
For fiber optic patch cord, the lead time can be 2 -3 working days for 5000 pcs. بالنسبة لسلك الألياف البصرية ، يمكن أن تكون المهلة 2 - 3 أيام عمل لـ 5000 جهاز كمبيوتر شخصى. regular products we have in stock. المنتجات العادية لدينا في الأوراق المالية. We can deal with urgent orders for you. يمكننا التعامل مع الطلبات العاجلة لك. For more information, you can feel free to contact us. لمزيد من المعلومات ، لا تتردد في الاتصال بنا.
7. س: ما هو الضمان الخاص بك؟
A: for patch cord, we have 2 years warranty since delivery, but only responsible for non-artificial damage. ج: بالنسبة إلى سلك التصحيح ، لدينا ضمان لمدة عامين منذ التسليم ، ولكننا مسؤولون فقط عن الضرر غير الاصطناعي. For artificial damage, we can repair it for you for free, but freight will be paid by your side. بالنسبة للأضرار الصناعية ، يمكننا إصلاحه لك مجانًا ، ولكن سيتم دفع الشحن من جانبك.
8. س: ما التعبئة؟
A: We are using an international export package. ج: نحن نستخدم حزمة تصدير دولية. attached some packing of different products for your reference. إرفاق بعض التعبئة للمنتجات المختلفة للرجوع اليها. We also can print your logo on the packing يمكننا أيضًا طباعة شعارك على التعبئة
9. س: يمكنك أن تفعل OEM / ODM؟
A: yes, we can. ج: نعم ، نستطيع. We are a manufacturer, all products accept OEM /OD M. we can sign the Confidentiality Agreement. نحن شركة تصنيع ، جميع المنتجات تقبل OEM / OD M. يمكننا التوقيع على اتفاقية السرية.
10. س: هل يمكنني الحصول على عينة؟
A: It depends on which products, for the adaptor, attenuator, patch cord, pigtail, we can provide a sample for you for free. ج: يعتمد ذلك على المنتجات ، للمحول ، المخفف ، سلك التصحيح ، ضفيرة ، يمكننا تقديم عينة لك مجانًا. But freight repaid by your side. لكن الشحن سداد من جانبكم.
بالنسبة إلى المنتجات ذات القيمة الكبيرة ، لا يمكننا تقديمها مجانًا ، ونموذج العينة وإعادة الشحن أولاً بعد تقديم الطلب ، سيتم إرجاع رسوم العينة.
11. س: كيف يمكنني أن أطلب؟
A: 1. send mail to us or send inquiry. ج: 1. إرسال بريد إلينا أو إرسال استفسار. let us know the product name, detailed specifications, quantity. دعنا نعرف اسم المنتج والمواصفات التفصيلية والكمية. Provide your receive address if you need us to figure out freight for you. قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلينا لمعرفة الشحن لك.
2. After we know your requirements, we will offer our best price for you, with lead time. 2. بعد أن نعرف متطلباتك ، سوف نقدم أفضل الأسعار لك ، مع مهلة. The price is according to your quantity. السعر حسب الكمية الخاصة بك.
3. عندما تقبل عرض الأسعار ، سنقوم بعمل فاتورة أولية باستخدام حسابنا المصرفي.
4. سوف نقوم بترتيب الإنتاج لك بعد استلامنا الدفع.
5. قبل أن نؤكد التسليم سوف تتلقى المعلومات معك مرة أخرى. وسوف نرسل لك رقم التتبع بعد التسليم.
6. سوف نبذل قصارى جهدنا لتلبية متطلباتك للتعاون طويل الأمد.
12. س: ما مصطلح الدفع؟
A: T/T, Western Union, Paypal, MoneyGram at once. ج: T / T ، ويسترن يونيون ، باي بال ، موني جرام في وقت واحد. For big amounts, can 50% deposit in advance, 50% balance paid before delivery. بالنسبة للمبالغ الكبيرة ، يمكن إيداع 50 ٪ مقدمًا ، ودفع رصيد 50 ٪ قبل التسليم.
