تفاصيل المنتج:
|
نوع الوضع: | وضع فردي | فقدان الإدراج: | ≤ 2.5 ديسيبل |
---|---|---|---|
نوع الموصل: | SC / UPC | نوبير القنوات: | 8 قناة |
الطول الموجي: | 1470-1610 نانومتر | تموج نطاق المرور: | .300.30dB |
تعويض الخساره: | ≥45 ديسيبل | قابلية الاشتقاق: | ≥50 ديسيبل |
نوع الألياف: | Corning SMF-28 ultra | ||
تسليط الضوء: | wdm في الألياف الضوئية,جدار إنهاء الألياف جبل مربع |

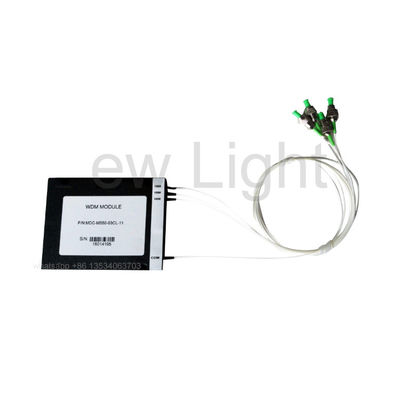

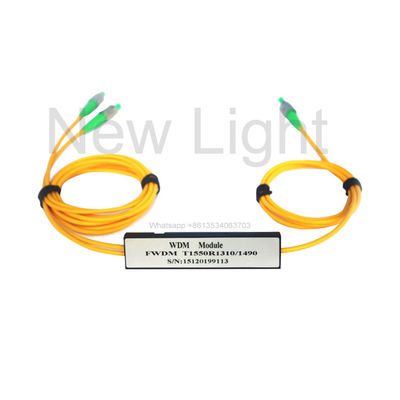

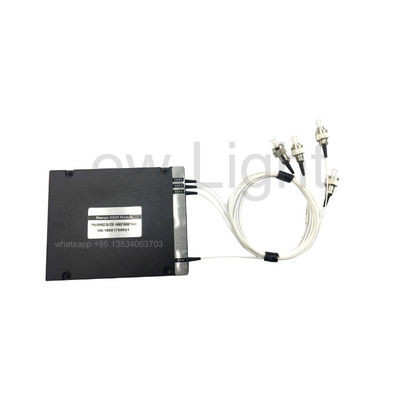

4 8 16 18 قناة FWDM Filter معدات اتصالات أنابيب الصلب WDM
1 . 1. Description وصف
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. تعتمد وحدة FTTX Filter WDM المستخدمة على نطاق واسع في EDFA ومكبرات رامان وشبكات WDM وأجهزة الألياف البصرية على تقنية مرشح الأغشية الرقيقة (TFF). The device combines or separates light at different wavelengths in a wide wavelength range. يجمع الجهاز أو يفصل الضوء عند أطوال موجية مختلفة في نطاق واسع من الطول الموجي. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. يمكنه توسيع قدرة الألياف المفردة لتحقيق اتصال ثنائي الاتجاه ، بحيث يتم استخدامه على نطاق واسع في ترقية الشبكة البصرية وتوسيعها ، أو إدخال أعمال شاملة جديدة وما إلى ذلك.
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. نحن نقدم أجهزة تصفية تعدد الإرسال بتقسيم الطول الموجي (WDM) المستندة إلى عامل التصفية والتي يتم تخصيصها لنطاقات الطول الموجي الخاصة لتطبيقاتك الخاصة. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". كما تعلم ، يعمل نظام GEPON نفسه في 1310/1490 ، لذلك يتم توصيل إشارة CATV هنا بنفس الألياف باستخدام 1550nm ، و FWDM هو المكان الذي يتم فيه "خلط" كل هذا.
التطبيقات
شبكات الوصول
أنظمة مترو WDM
أنظمة إدارة الطلب على المسافات الطويلة
شبكات المؤسسة
مواصفات
بند | وحدة | المعلمات |
قناة التباعد | غيغاهرتز | 200 |
نطاق الطول الموجي | قنوات C- أو L- النطاق 186.6 إلى 196.1 THz | |
نطاق المرور | غيغاهرتز | ≥ +/- 33 |
تموج نطاق المرور | ديسيبل | .30.3 |
خسارة إدخال الإرسال | ديسيبل | .01.0 |
تموج نطاق التمرير الانعكاسي | ديسيبل | ≤0.2 |
فقدان الإدراج الانعكاسي | ديسيبل | ≤0.4 |
عزل الإرسال (القناة المجاورة) | ديسيبل | ≥30 |
عزل الإرسال (قناة غير متجاورة) | ديسيبل | ≥50 |
عزل الانعكاس | ديسيبل | ≥13 |
خسارة تعتمد على الاستقطاب | ديسيبل | ≤0.2 |
تشتت وضع الاستقطاب | ملاحظة | ≤0.2 |
الاتجاهية | ديسيبل | ≥50 |
تعويض الخساره | ديسيبل | ≥45 |
معالجة الطاقة الضوئية | ميغاواط | ≥500 |
حمل الشد | ن | ≥5 |
نطاق الحرارة الشغالة | -5 إلى 70 | |
مدى درجة حرارة التخزين | -40 إلى +85 درجة مئوية | |
نوع الألياف | SMF-28e | |
البعد الحزمة | مم | 5.5 × 34 ملم |
ملاحظة: جميع المواصفات مبنية على الاجهزة بدون موصلات ومضمونة
الطول الموجي والاستقطاب ودرجة الحرارة.
رسم الأبعاد( مم)
المؤامرة الطيفية (ديسيبل)
معلومات الطلبية
المنتج | تردد القناة | الة النفخ | طول الألياف | موصل |
200 جرام | شبكة الاتحاد | 1 = 250um ليف | 1 = 0.5 +/- 0.1 م | 0 = لا يوجد موصل |
مرشح DWDM | في النطاق C | 2 = 900um ليف | 2 = 1.0 +/- 0.1 م | 1 = FC / UPC |
3 = أخرى | 3 = أخرى | 2 = FC / APC | ||
3 = SC / UPC | ||||
4 = SC / APC | ||||
5 = قانون العمل |
