تفاصيل المنتج:
|
| نوع الوضع: | وضع فردي | فقدان الإدراج: | ≤ 2.5 ديسيبل |
|---|---|---|---|
| نوع الموصل: | SC / UPC | نوبير القنوات: | 8 قناة |
| الطول الموجي: | 1470-1610 نانومتر | تموج نطاق المرور: | .300.30dB |
| تعويض الخساره: | ≥45 ديسيبل | قابلية الاشتقاق: | ≥50 ديسيبل |
| نوع الألياف: | Corning SMF-28 ultra | ||
| تسليط الضوء: | wdm في الألياف الضوئية,جدار إنهاء الألياف جبل مربع |
||

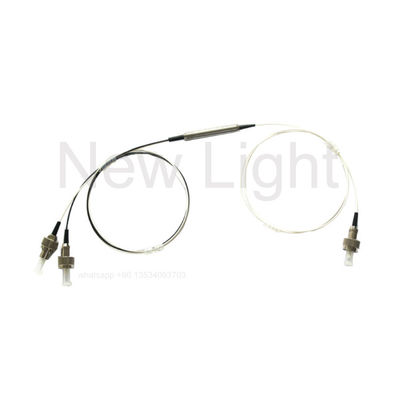

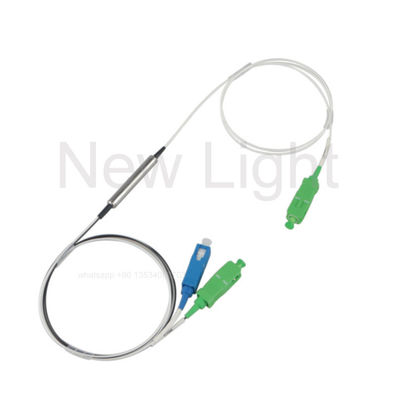

جهاز تصفية الألياف البصرية 3 منافذ 100G 200G 1X2 DWDM لأنظمة WDM
وصف
مكونات DWDM ITU هي نتيجة سنوات من تجارب الاتصالات في مرشح الأغشية الرقيقة
technology. تقنية. Individual components are available on ITU channel spacing of 200 GHz. المكونات الفردية متاحة على تباعد قنوات الاتحاد البالغ 200 غيغاهرتز.
These devices exceed the requirements of Telcordia GR-1221. تتجاوز هذه الأجهزة متطلبات Telcordia GR-1221. They demonstrate low insertion loss أنها تظهر فقدان الإدراج منخفضة
وحساسية درجة الحرارة ، والأداء الموثوق في تطبيقات نظام الأصناف.
ميزات
فقدان إدخال منخفض
عزل القناة العالية
خسارة منخفضة تعتمد على الاستقطاب
موثوقية واستقرار استثنائي
التطبيقات
شبكات الوصول
أنظمة مترو WDM
أنظمة إدارة الطلب على المسافات الطويلة
شبكات المؤسسة
مواصفات
| بند | وحدة | المعلمات |
| قناة التباعد | غيغاهرتز | 200 |
| نطاق الطول الموجي | قنوات C- أو L- النطاق 186.6 إلى 196.1 THz | |
| نطاق المرور | غيغاهرتز | ≥ +/- 33 |
| تموج نطاق المرور | ديسيبل | .30.3 |
| خسارة إدخال الإرسال | ديسيبل | .01.0 |
| تموج نطاق التمرير الانعكاسي | ديسيبل | ≤0.2 |
| فقدان الإدراج الانعكاسي | ديسيبل | ≤0.4 |
| عزل الإرسال (القناة المجاورة) | ديسيبل | ≥30 |
| عزل الإرسال (قناة غير متجاورة) | ديسيبل | ≥50 |
| عزل الانعكاس | ديسيبل | ≥13 |
| خسارة تعتمد على الاستقطاب | ديسيبل | ≤0.2 |
| تشتت وضع الاستقطاب | ملاحظة | ≤0.2 |
| الاتجاهية | ديسيبل | ≥50 |
| تعويض الخساره | ديسيبل | ≥45 |
| معالجة الطاقة الضوئية | ميغاواط | ≥500 |
| حمل الشد | ن | ≥5 |
| نطاق الحرارة الشغالة | -5 إلى 70 | |
| مدى درجة حرارة التخزين | -40 إلى +85 درجة مئوية | |
| نوع الألياف | SMF-28e | |
| البعد الحزمة | مم | 5.5 × 34 ملم |
ملاحظة: جميع المواصفات مبنية على الاجهزة بدون موصلات ومضمونة
الطول الموجي والاستقطاب ودرجة الحرارة.
رسم الأبعاد( مم)
المؤامرة الطيفية (ديسيبل)
معلومات الطلبية
| المنتج | تردد القناة | الة النفخ | طول الألياف | موصل |
| 200 جرام | شبكة الاتحاد | 1 = 250um ليف | 1 = 0.5 +/- 0.1 م | 0 = لا يوجد موصل |
| مرشح DWDM | في النطاق C | 2 = 900um ليف | 2 = 1.0 +/- 0.1 م | 1 = FC / UPC |
| 3 = أخرى | 3 = أخرى | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = قانون العمل |
