تفاصيل المنتج:
|
اسم المنتج: | نوع الموصل: | ||
---|---|---|---|
: | SM | PDL: | ≤0.2dB |
خسار عائد: | : | ≥ 45dB درجة | |
ليف نوع: | : | ||
طول مدى: | البعد الحزمة: | ||
تسليط الضوء: | واحد من الألياف وضع الخائن,والألياف البصرية كابل الخائن |

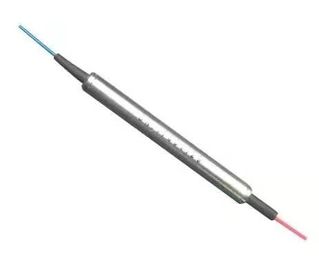

اسم المنتج من الألياف الضوئية المروج

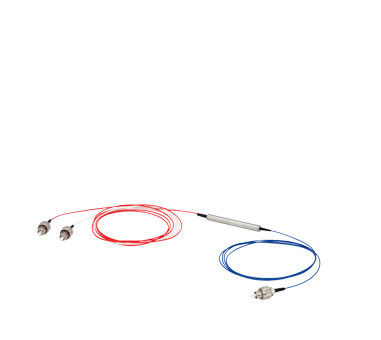

1550 نانومتر من دوائر الألياف ، أو 1310 نانومتر من الألياف الضوئية في وضع واحد
وصف الألياف الضوئية
ما هو جهاز توزيع الألياف الضوئية
تتشابه وظيفة المروج الليفي البصري مع وظيفة المروج الميكروي.
It is a three or more ports multiport device. جهاز متعدد المنافذ ثلاثة أو أكثر. Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. يتم نقل Lightwave من منفذ واحد إلى المنفذ التسلسلي التالي بأقل خسارة ولكن يتم حظره من منفذ واحد إلى المنفذ السابق.
Optical circulators were first used in telecom systems. تم استخدام الدوائر البصرية لأول مرة في أنظمة الاتصالات. However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. ومع ذلك ، مع التوافر السهل لأجهزة الدوران منخفضة التكلفة وعالية الأداء ، يتم استخدامها أيضًا في مجالات الاستشعار والتصوير.
المرسل البصري هو جهاز ثلاثي المنافذ يسمح للضوء بالسير في اتجاه واحد فقط.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. ستخرج الإشارة التي تدخل المنفذ 1 من المنفذ 2 بأقل خسارة ، بينما ستخرج الإشارة التي تدخل المنفذ 2 من المنفذ 3 بأقل خسارة. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. يعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذ 1 ، ويعاني منفذ الدخول الخفيف من كمية كبيرة من الخسارة في المنفذين 2 و 1.
Optical circulators are non-reciprocal devices. أجهزة النشر الضوئية هي أجهزة غير متبادلة. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. هذا يعني أن أي تغييرات في خصائص الضوء الناتجة عن المرور عبر الجهاز لا يتم عكسها بالسفر في الاتجاه المعاكس.
ميزات جهاز توزيع الألياف الضوئية
عزل عالي وخسارة عالية في العودة
فقدان إدخال منخفض و PDL
مسار بصري خالي من الايبوكسي
تطبيقات جهاز توزيع الألياف الضوئية
مواصفات جهاز توزيع الألياف الضوئية
بند | وحدة | المعلمات | |||
طول موجة التشغيل | نانومتر | 1064 | |||
عرض النطاق | نانومتر | ± 5 | ± 10 | ± 20 | ± 30 |
عزل | ديسيبل | ≥25 | ≥23 | ≥20 | ≥20 |
فقدان الإدراج @ باند ، 23 ℃ | ديسيبل | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | ديسيبل | ≤0.2 | |||
تعويض الخساره | ديسيبل | ≥ 50 | |||
كروس توك | ديسيبل | ≥ 45 | |||
PDL | ديسيبل | ≤ 0.1 | |||
أقصى قوة بصرية | ميغاواط | ≤ 300 | |||
نوع الألياف | / | مرحبا 1060 | |||
درجة حرارة التشغيل | 0ج | 0 ~ 50 | |||
درجة حرارة التخزين | 0ج | -40 ~ 85 | |||
أبعاد العبوة | مم | 34x8.4x8.4 (P1) |
ملحوظة:
2. المواصفات قابلة للتغيير دون إشعار.
البعد المروج الألياف البصرية (مم)
تداول الألياف الضوئيةالطلب الأولمعلومات(مثال: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
الطول الموجي | عرض النطاق | نوع الألياف | طول الألياف | نوع الموصل | |
1.1064 نانومتر |
1. ± 5nm |
1.250 ميكرومتر من الألياف |
1.0.5 +/- 0.1 م |
0.لا موصل |
