تفاصيل المنتج:
|
| رقم الموديل: | 1310/1550 نانومتر FWDM | ميزة: | مجموعة واسعة الطول الموجي |
|---|---|---|---|
| تطبيقات: | رصد النظام | تمرير نطاق الموجة الطول الموجي: | 1260 ~ 1360 |
| انعكاس نطاق الموجة الطول الموجي: | 1460 ~ 1620 | إدخال خسار: | تمرير القناة ≤0.8 |
| قناة تموج: | <0.3 | العزل: | تمرير القناة> 40 |
| الإدراج فقدان درجة الحرارة حساسية: | <0.005 | الاستقطاب يعتمد على الخسارة: | <0.1 |
| الاستقطاب وضع التشتت: | <0.1 | الاتجاهية: | > 50 |
| تسليط الضوء: | ,جدار جبل ليف انتهاء صندوق,wall mount fiber termination box |
||

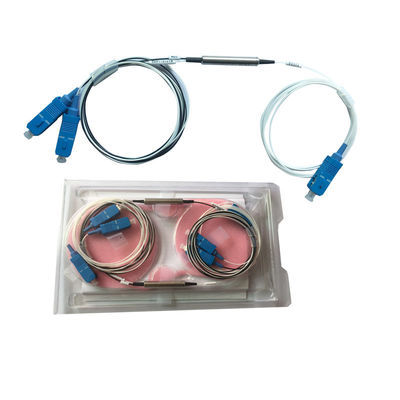

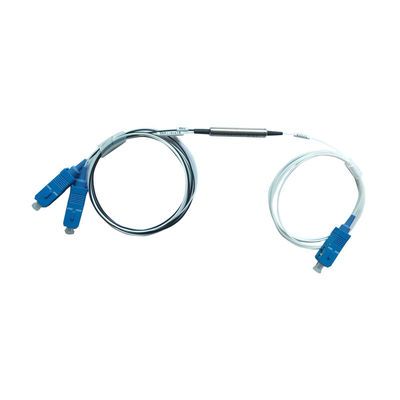

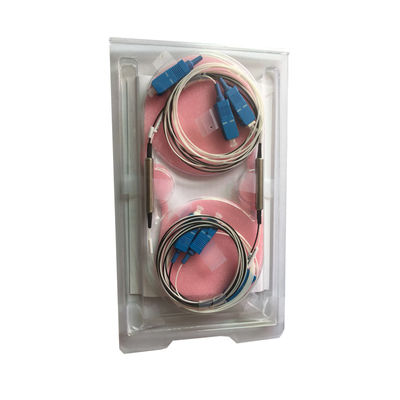

FTTX 3ports WDM وحدة FWDM 1310nm 1490nm 1550nm مرشح بصري
تستخدم تقنية Micro-Optical WDM تكنولوجيا الرقائق بالغشاء الرقيقة والتصميم المملوك للتغليف البصري للربط البصري الدقيق الذي لا يتدفق. يوفر فقدانًا منخفضًا للإدراج. عزل عالي للقناة وحساسية منخفضة لدرجة الحرارة ومسارًا بصريًا خاليًا من الجريان السطحي.
المميزات
1. نطاق التشغيل الطول الموجي
2. انخفاض فقدان الإدراج
3.Ultra شقة واسعة النطاق
4. عزل قناة عالية
5. high الاستقرار والموثوقية
6. الايبوكسي خالية على المسار البصري
الوضعية
1. أدوات الاختبار
2.ft ثلاثي نظام اللعب
3.CATV الرابط
نظام 4.WDM
شبكات 5.PON
تخصيص
| Parametre | دقيقة | نموذجي | ماكس | وحدة | |
| درجة حرارة التشغيل | 0 | 30 | 70 | ℃ | |
| التشغيل الرطوبة النسبية | لا التكثيف | 5 | 95 | ٪ | |
| درجة حرارة التخزين | لا التكثيف | -40 | 85 | ℃ | |
| تسليم السلطة | 50 | ميغاواط | |||
| نطاق الطول الموجي منفذ COM | 1260 | 1560 | نانومتر | ||
| TRANS الطول الموجي الميناء | الكيبل التلفزيوني | 1540 | 1550 | 1560 | نانومتر |
| REFL ميناء الطول الموجي 1 | البيانات المنبع | 1260 | 1310 | 1360 | نانومتر |
| REFL ميناء الطول الموجي 2 | البيانات المصب | 1480 | 1490 | 1500 | نانومتر |
| فقدان الإدراج (موصل excl.optical) | COM إلى TRANS | 0.3 | 0.5 | ديسيبل | |
| COM إلى REFL | 0.25 | 0.4 | ديسيبل | ||
| العزلة COM إلى TRANS @ 1490nm ± 10nm | 1490nm في ميناء الكيبل التلفزيوني | 15 | |||
| عزل COM إلى REFL @ 1550nm ± 10nm | 1550nm في ميناء البيانات | 15 | |||
| Directivitity | 1310nm في ميناء الكيبل التلفزيوني | 47 | |||
| عائد الخسارة (جميع المنافذ) | 45 | ||||
| الإدراج فقدان الحساسية الحرارية | 0.005 | ديسيبل / ℃ | |||
| الاستقطاب يعتمد الخسارة | 0.1 | ديسيبل | |||
| خسارة الانحناء | @ 1550nm @ 10MM دائرة نصف قطرها ، 1 بدوره | 0.5 | ديسيبل | ||
| نوع الألياف | كورنينج @ SMF-28 الترا ؛ 900um أنبوب فضفاض | ||||
| طول الألياف ، ويقاس من الحافة من السكن metral إلى طرف الألياف موصل | COM | 51 | سم | ||
| عبر | 100 | سم | |||
| REFL | 100 | ||||
| نوع الموصل | COM | SC / APC | |||
| عبر | بدون موصل | ||||
| REFL | بدون موصل | ||||
| WDM طول أنبوب التغليف | 38 | 39 | مم | ||
| WDM أنبوب التغليف قطرها | 5.5 | 6 | مم | ||
| WDM العزلة الانتخابية أنبوب | يجب عزل الأنبوب المعدني كهربائياً عن طريق تقليص غطاء أنبوب التغطية على طوله الكامل | ||||
* فقدان الإدراج باستثناء فقدان الموصل.
