تفاصيل المنتج:
|
اللون: | أخضر | اسم: | MPO رقعة حبل |
---|---|---|---|
الموصل: | الخطة الرئيسية للعمليات-الخطة الرئيسية للعمليات | الطول: | 0.5meter |
الوضع: | المتعدد | تصنيع المعدات الأصلية: | متاح |
تسليط الضوء: | مبو إلى مبو كابل,مبو فانوت كابل |

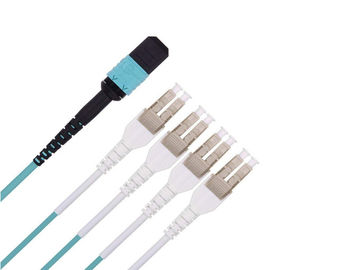

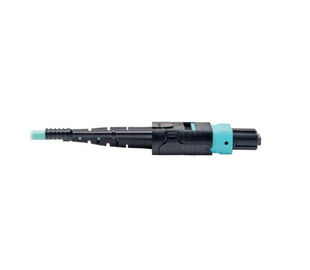

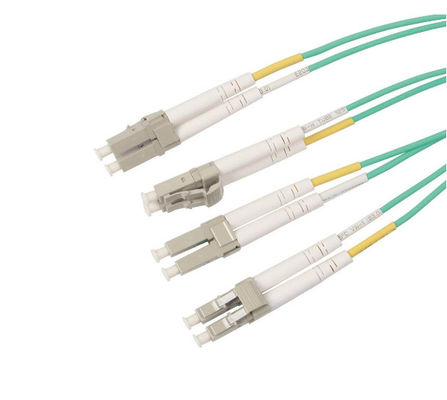

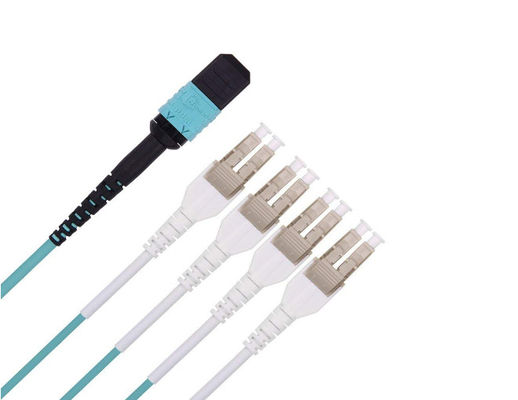

12 نوى MPO / MTP Trunk Cable Assemblies / MPO / MTP patch patch، OM2 / OM3 / OM4
وصف:
موصل الألياف البصرية: LC ، ST ، FC ، SC ، MTRJ ، DIN ، D4 ، E2000 ، MPO
نوع الطويق واجهة: APC ، وأجهزة الكمبيوتر ، UPC
الألياف الأساسية: البسيط ، المزدوجة
نوع الألياف ؛ متعدد (50/125) / (62.5 / 125) ، أحادي الحالة (9/125)
الألياف القطر (مم): Φ 0.9 ، φ 2.0 ، Φ 3.0
طول السلك؛ يعدل أو يكيف
وجه نهاية الموصل: متطلبات هندسة وجه الواجهة MPO: EN50377-15-1
جودة التلميع :: جودة نهاية الوجه المصقولة: IEC61300-3-35
تم تصميم كابلات تصحيح MPO الخاصة بنا لحلول مركز البيانات التي تدعم طبولوجيا مثل 10
شبكة جيجابت إيثرنت أو قناة ليفية أو Infiniband - كما هو محدد في معايير مركز البيانات EN50173-5 و
ISO / IEC 24764.
تفاصيل MPO:
تُستخدم كابلات تصحيح MPO في إجراء التوصيلات بين أشرطة MPO أو التوصيلات بالمعدات النشطة مع واجهة MPO / MTP.
في الحالات التي يكون فيها سلك تصحيح MPO متصلاً (من خلال قارنة توصيل MPO) بكابل تصحيح MPO آخر ، يجب أن يكون أحد موصلات MPO ذكر (مجهز بدبابيس).
تتوفر كابلات تصحيح MPO في 3 تكوينات مختلفة لخريطة السلك: مستقيم ، ومقلوب بالكامل أو انعكاس الزوج
تتوفر كبلات تصحيح MPO في كبل ليفي متعدد النمط و أحادي الوضع.
تطبيقات
أداء الجمعيات إنهاء الخطة المتوسطة الأجل / MPO:
نوع / الأداء | المفردة (APC البولندية) | متعدد (PC / شقة البولندية) | ||
اساسي | النخبة منخفضة الخسارة | اساسي | النخبة منخفضة الخسارة | |
الحد الأقصى لخسارة الإدراج | 5 0.75 ديسيبل | 5 0.35 ديسيبل | ≤ 0.60 ديسيبل | 5 0.35 ديسيبل |
تعويض الخساره | d 50 ديسيبل | N / A | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى 80 درجة مئوية | 40 درجة مئوية إلى 80 درجة مئوية | ||
اختبار الطول الموجي | 1310NM | 850NM |
منتجات MTP القياسية:
Ø يلتقي IEC قياسي IEC-61754-7 ؛ JIS C5982 ؛ TIA-604-5 (FOCIS5)؛ Telcordia GR-1435-CORE متوافقة
Ø الكابلات الهيكلية لكل TIA-568-C
Ø البصريات المتوازية
- منتدى شبكة الإنترنت الضوئية (OIF) المتوافقة
- InfiniBand المتوافقة
Ø InfiniBand
- 10G الألياف القناة المتوافقة
- 40G و 100G IEEE 802.3
- QSFP
نوع الموصل | عناصر الاختبار | دقيقة | ماكس |
كمبيوتر MTP | ROC_X (ABS) (مم) | 500 | |
ROC_Y (ABS) (مم) | 50 | ||
Angle_X (درجة) | -0.2 | 0.2 | |
Angle_Y (درجة) | -0.2 | 0.2 | |
ماكس. درهم. جميع الألياف (نانومتر) | -600 | 600 | |
Max.DH.Ave (س.خ) | -300 | 300 | |
Max.DH.Adj (س.خ) | -300 | 300 | |
ماكس. تراجع الأساسية (نانومتر) | -300 | 300 | |
ارتفاع الألياف (نانومتر) | -300 | 300 | |
ROC_X (ABS) (مم) | 1000 | 3000 | |
MTP APC | ROC_X (ABS) (مم) | 500 | |
ROC_Y (ABS) (مم) | 50 | ||
Angle_X (درجة) | -0.2 | 0.2 | |
Angle_Y (درجة) | 7.8 | 8.2 | |
ماكس. درهم. جميع الألياف (نانومتر) | -600 | 600 | |
Max.DH.Ave (س.خ) | -300 | 300 | |
Max.DH.Adj (س.خ) | -300 | 300 | |
ارتفاع الألياف (نانومتر) |
